Главное, чтобы эти коробки не оказались больше самой Мелодии... ...я ж вам предлагал развести плату Галаховкого доработанного корректора под экран от СКМ-24 (примерно пачка сигарет), такой же БП на торе с магнитной экранировкой, засунете все добро в корпус мелодии и будет вам счастье...из плюсов - относительно короткий соединительный кабель с mm головкой с наименьшим импедансом и соотв. минимум помех и наводок...

Не окажутся. Я ж в питание не ТС270 собираюсь сунуть

Спасибо за предложение, но я себе уже поставил цель. Конечно, проще взять микросхему и несколько транзисторов, но это - не мой путь

такой же БП на торе с магнитной экранировкой,

Учитывая невысокое напряжение питания и малые токи потребления, прямой резон питать от аккумуляторов. Более "чистого" питания - еще поискать.

С одной стороны - 2 по 15В (Галахов), с другой - у меня приятель так и делает, когда цифрует редкие записи.

Правильно делает. И в ламповой технике (в том числе промышленной, особенно измерительной) сеточные смещения вовсю запитывали от батареек и все отлично работало годами
Лично я для этой цели использовал другое решение, но это мое ноу-хау.

Он лампу с моей подачи не признает как класс...разубедил я его раз и навсегда..

И это тоже - правильно, высокочувствительные малошумящие усилители НЧ (как впрочем и всех остальных диапазонов) следует делать только на п/п. А лампы вне конкуренции только в мощных передатчиках - там транзисторы отдыхают

Здравствуйте, вроде бы тема про фонокорректоры, по этому надеюсь здесь найти помощь в моей проблеме:

Недавно купил проигрыватель Ария-102 в нормальном состоянии - вроде бы работает и головка с иглой нормальные. Где-то год уже думаю сделать нормальный ламповый усилитель, но работы запланированы на следующий год (даже не спрашивайте почему), а до этого времени проигрыватель всё-же хочется слушать. Для этого мной был собран предусилитель для на кт3102. Здесь я не очень то и гонюсь за качеством (Главное что бы не фонило и было всё нормально слышно), так как эта мера временная.

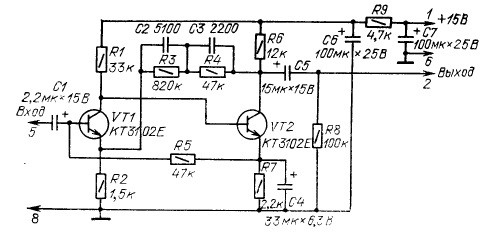

Схема:
Короче, блок питания на LM7815. (пробовал от батареек - нет разницы) Что интересно, когда головка не подключена - абсолютная тишина, фона нет. Как только подключаю головку - неимоверный фон. Здесь корпус - это земляная токоведущая шина; подключение осуществляется к корпусу в двух местах (пробовал и в одном - на фон эффекта нет). Что делать?

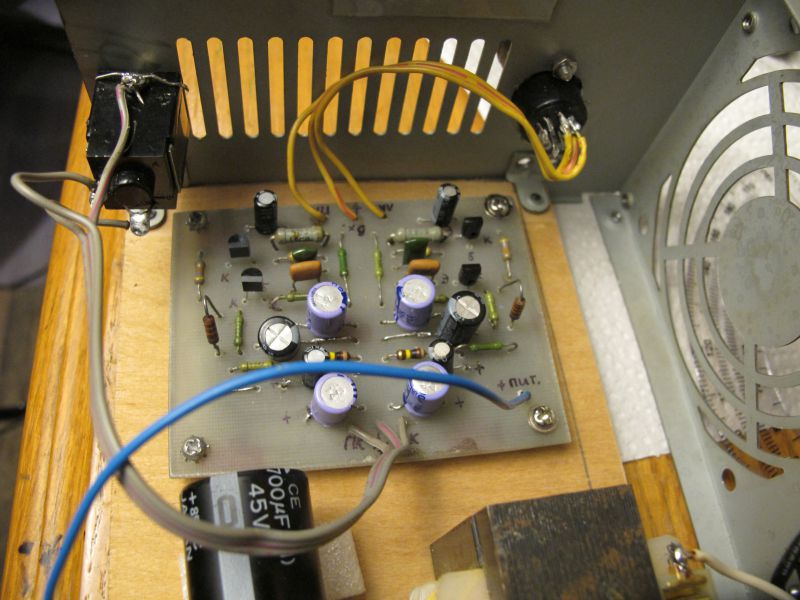

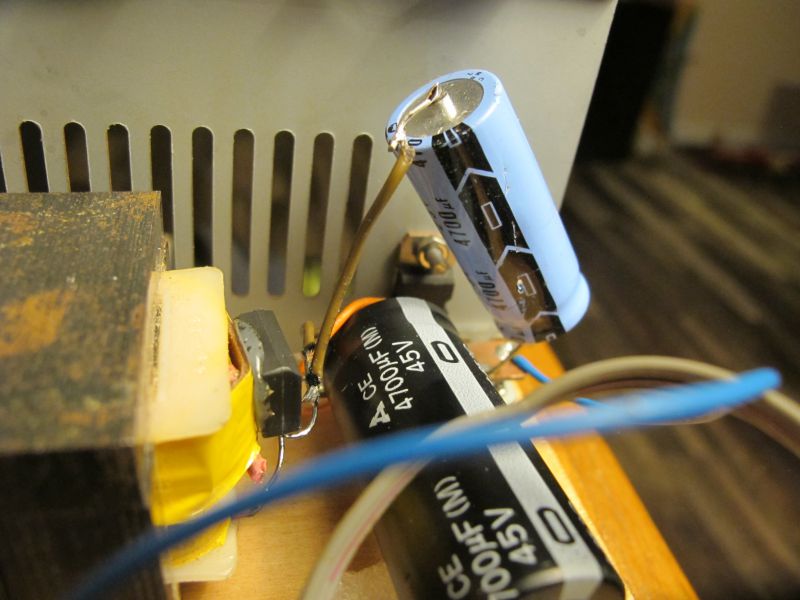

Фотки сборки:

..либо питающий транс перематывать+экранировать, либо питать только от батареек - это с транса наводка на магнитную головку..

..я вот ща, к примеру, в 220-й Яузе транс перемотал - тишина полная, даже без экрана..а был фон - просто жуть..суть одна и та же - чувствительная у магнитному полю головка хорошо принимала наводку с транса..

Кстати, когда я включаю мотор проигрывателя то гул ещё больше становится. Самое интересное, что при питании от батареек и без корпуса наводок небыло. Я конечно могу плату к досточке прикрутить и питать от батареек, но всё таки как-то в корпусе и от сети лучше и не так глаз мазолит... А собственно в чём заключается перемотка и как осуществляется экранировка трансформатора?

Во-первых, следует убедиться, что это именно наводка магнитного поля на головку, а не, допустим, модуляционная помеха.Проверяется не очень сложно: надо повертеть трансформатор в пространстве, если это магнитная наводка, фон будет меняться и можно даже будет найти положение транса, в котором он почти пропадет. Это, конечно, не выход - положение головки ведь непостоянно, а компенсация возможна только в одной точке, а не в области пространства. И, если помеха действительно от магнитного поля, мотать новый транс на сердечнике ШЛ или ПЛ, с тщательным соблюдением рекомендаций по снижению индуктивности рассеяния. А экранировать транс в домашних условиях бесполезно, хороший экран дома не сделаешь.

Впрочем, сначала стоит отсечь вариант с модуляционной помехой - прицепить параллельно каждому из диодов каждого из выпрямителей по плёночному конденсатору 0.1 мкФ с рабочим напряжением в 3-4 раза больше, чем переменное напряжение на соответствующих обмотках транса.

Добавлено after 7 minutes 30 seconds:
А помеха, похоже, таки модуляционная - это я фотки поразглядывал. 4 плёночных конденсатора 0.1 мкФ х 100 В спасут отца русской демократии. Можно даже два - с каждого из концов обмотки транса на землю, должно помочь. Но лучше, все-таки, 4.

Добавлено after 21 minute 29 seconds:
А еще надо переделать (заменить) шнурок от проигрывателя. Шнурок должен быть четырехпроводным, экранированным попарно - два экранированных шнурка по два провода в зкране в каждом. По двум проводам одного шнурка отдаешь оба вывода одной катушки головки, по двум проводам второго - выводы второй катушки. Экран с обеих сторон соединяешь только с кузовом. Обмотки головок с кузовом не соединяются, их подключение к линии 0 вольт должно быть только на плате усилителя. Этим отсекаются возможные помехи за счет падения напряжений на сопротивлениях и (главное) индуктивностях экранов шнура и прочих заземляющих проводов.

..в увеличении количества витков..

Ерунда, блок усилителя внешний, его можно отставить достаточно далеко. См. фото. А транс без экрана между первичкой и вторичкой, самое то для возникновения модуляционных помех.

..глупости пишите, смешали в кучу и мух, и котлеты..

..экран в трансе между первичкой и вторичкой - по большому счету, электростатический, его основная задача - исключить помехи, проникающие из сети из-за межобмоточной емкостной связи...все - больше никаких плюсов от его наличия нет..точно так же, с этими помехами разберется двухзвенный сетевой сетевой фильтр перед трансформатором питания, но реализация такого фильтра обойдется дороже, чем один слой медного (или еще какого) провода между обмотками..

..т.е, о ни о какой эмм.."модуляции" тут не может идти речи вообще, совершенно непонятно, к чему вы ее тут вообще приплели..

..идем дальше - магнитная головка, будь то в магнитофоне или винилкорректоре - элемент, чувствительный к магнитной же (подчеркиваю - именно к магнитной , а не электрической) составляющей поля трансформатора.

..суть проблемы, кратко: при подключении к сети даже не нагруженного т-ра в его первичной обмотке будет протекать некоторый ток холостого хода, который создаст в магнитопроводе магнитное поле. В соотв. с законом Фарадея оно наведет в первичной обмотке ЭДС самоиндукции, пропорционально числу витков и скорости изменения магнитного потока. ЭДС самоиндукции почти равна приложенному к первичной обмотке напряжению и компенсирует его, иначе через обмотку протекал бы непомерно большой ток, поскольку активное сопротивление обмотки как правило, не велико. Магнитная же индукция, в свою очередь, зависит от магнитной проницаемости и материала магнитопровода и напряженности поля, а вот напряженность поля уже связана с током в обмотке, который, в свою очередь, связан с числом витков.. ..усугубляет проблему низкое качество материала сердечников СССР-овских трансформаторов..

..желающим - могу дать для ознакомления статью, подробно, с формулами..


..метр-полтора или более..

..я тут уже писал про случай из личной практики..сели отцифровать пару дисков, есть фон - не можем понять, откуда..не сказать, что сильный, но его явно слышно..начали по очереди отключать все дивайсы - отключили У101, который стоял разобранным чисто на мониторном контроле - фон пропал..чиста по приколу, для того, чтобы понять, насколько критично расстояние, на которое надо удалить 101-й для пропадания этого фона - пришлось вынести его из комнаты..

Вертушку от усилителя-корректора далеко отнести не удастся: параметры соединительного кабеля, в том числе - ёмкость, нормированы... А вот блок питания ни что не мешает убрать хоть в соседнюю комнату...

..дык корректор можно вапще засунуть в вертак и запитать от его же источника - в веге той, если мне память не изменяет, вапще тор стоит, он однозначно будет лучше..

Товарищи не понимают.

Объясняю.

Шнурок от проигрывателя к усилителю-корректору, кроме всего прочего, работает еще и антенной. На нем наводится какие-то радиосигналы, которых в городе валом. Сетевой шнур - тоже антенна. Или, скорее, противовес. На нем тоже что-то наводится. Только вот оно ведет себя по-разному в разные моменты времени. На вершинах синусоиды, когда диоды выпрямителя открыты, этот противовес через межобмоточную емкость подключен к кузову преда, а в остальное время, когда диоды закрыты, эта цепь, что называется, висит в воздухе. Таким образом, за период сетевого напряжения дважды меняется эффективность этой самой системы "антенна-противовес". И, соответственно, наведенное ВЧ-напряжение оказывается сильно промодулированным по амплитуде. Далее оно детектируется на нелинейностях схемы и рычит в динамиках.

Лекарство от этого давно известно. Это, во-первых, экран между сетевой и вторичными обмотками. Его ставят для борьбы именно с этим эффектом, а не для отсечения каких-то мифических помех из сети. Во-вторых, от этой беды помогает шутирование диодов конденсаторами такой емкости, чтобы их ёмкостное сопротивление на ВЧ оказалось меньше, чем сопротивление открытого диода, ну, или, хотя бы, одного с ним порядка. Тогда "противовес" оказывается подключенным постоянно и модуляции ВЧ-наводок сигналом 100 Гц нет. В третьих, хорошо помогает заземление общего провода схемы. В четвертых помогает хороший ФНЧ на входе, не пропускающий туда сигналов с частотами, выше звуковых (ну, или ближнего ультразвука).

Еще лучше, когда все эти меры применены в комплексе, но и одной из них, обычно, хватает для снижения модуляционных помех до приемлемых значений.

..товарищи как раз-то понимают..

..на входе любого (ну, практически любого) корректора имеется конденсатор, который в совокупности с емкостью монтажа и кабеля образует банальный ФНЧ первого порядка с частотой среза уж точно меньше 50кГц (этим конденсатором выравнивают АЧХ корректора в области высоких частот) - так что тут - пальцем в небо..к тому же, здесь мы имеем дело больше с электрической составляющей поля, нежели с магнитной, поэтому влияние его на чувствительные к этому элементы минимально..опять таки, самый страшный эффект от этого - прямое детектирование сигнала (проявляется в виде "пения") в тракте на нелинейностях ВАХ полупроводника имеет место быть только при наводках от АМ трансмиттеров, коих сейчас в России практически не осталось, ФМ передатчики в силу существенно больших частот и иного принципа модуляции не оказывают такого воздействия. Продукт воздействия таких помех на устройство - повышенный уровень интермодуляционных искажений. Борьба - только экранирование устройства, других способов не существует в силу физики самого процесса..

..то, что на нем наводится, осекается самим трансформатором, ибо индуктивность и емкость его первичной обмотки выполняет функцию аналога LC фильтра с очень низкой частотой среза (несколько сотен герц) так что тут - тоже пальцем в небо - итого, уже два раза..

..нет - экран ставят именно для отсечения этих самых мифических помех - между первичной и вторичной обмотками существует емкостная связь, экран эту связь устраняет..не важно, что коэффициент этой связи много меньше 1..так что оопять пальцем в небо, итого - третий раз..



..вы описали механизм возникновения мультипликативной помехи, которая имеет такое же отношение к исходной жалобе /-/ekit, как килограмм к метру.. ..причем здесь мультипликативная помеха, когда у человека банальный фон с частотой питающей сети..?..

..учите матчасть.. ..а про "вершину синусоиды" - улыбнуло..))

Пробовал двигать включенный коррректор по отношению к головке - изменений нет. Сейчас я вытащил плату из корпуса и запитал от батареек. Вот тут начинается реальная магия вне Хогварца: значит отдельно плату включаю (на батарейках) - гул неимоверный. Странно... вчера такого небыло. Так главное провод то, от проигрывателя, нормальный - двойной экранированный, каждый канал в своём экране. Странно это...

Добавлено after 43 minutes 46 seconds:
попробовал заземлить сердечник трансформатора - гул пропал!!!

Похоже, что у тебя неправильно выбраны точки заземления.
