Одна кнопка на 4 МК

СЦБист

Привет коты!!!
На 4 МК необходимо подавать сигнал от одной кнопки.

Будет ли работать следующая схема?

Реклама

Аlex

Будет.

Реклама

СЦБист

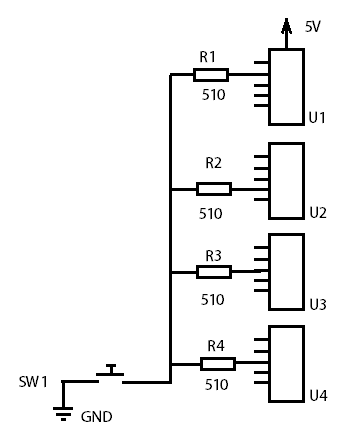

Вот схемка

СЦБист

Или может лучше применить вот эту схемку

Реклама

Эиком - электронные компоненты и радиодетали

wws63

Последняя лучше....

Реклама

СЦБист

Чем?

Реклама

Enman

Сначала надо знать один источник питания у 4х контроллеров или у каждого свой. Схемы желательно делать так, чтобы приключения в одном устройстве не приводили к сюрпризам в других. Про длину проводов с помехами тоже думать.

blackx

СЦБист писал(а):

Чем?

Это зависит от используемых МК и задачи.

Можно еще вот так извратиться, защищает от дурака (когда две ножки будут "тянуть" напряжение в разные стороны)

СЦБист

Как по мне, на ножку лучше подавать фиксированный потенциал +5В при отпущенной кнопки.
От помех выигрываю, да и резисторы сэкономлю.

Реклама

СЦБист

Enman писал(а):

Сначала надо знать один источник питания у 4х контроллеров или у каждого свой. Схемы желательно делать так, чтобы приключения в одном устройстве не приводили к сюрпризам в других. Про длину проводов с помехами тоже думать.

Источник питания один

blackx

Подавайте, только смотрите чтобы ни один из МК случайно не попытался свою ножку на "землю" опустить, а то пожжете сразу.

СЦБист

blackx писал(а):

Подавайте, только смотрите чтобы ни один из МК случайно не попытался свою ножку на "землю" опустить, а то пожжете сразу.

Естественно буду настраивать на ввод.

BOB51

А все МК на одной плате "врядочек"?

Лучше чего-нибудь на оптрончиках с токовым импульсом - сработает на любом расстоянии ( до 100м ) независимо от топологии монтажа :roll:

СЦБист

Расстояние от кнопки до МК около 50 см.

BOB51

Тогда только оптрон с токовой петлей...
да и в "личку" глянь :beer:

СЦБист

BOB51 спасибо за литературу, думаю пригодится.
