 Заголовок сообщения: спектроанализатор на светодиодах
СообщениеДобавлено: Сб мар 17, 2012 15:49:26
Мучитель микросхем
Аватар пользователя

Карма: 6
Рейтинг сообщений: 3
Зарегистрирован: Вс окт 12, 2008 00:19:25
Сообщений: 403
Откуда: Подольск, Мос. Область
Рейтинг сообщения: 0
здравствуйте, нашел в инете статью http://radioshema.ucoz.org/load/33-4-0-63 про спектроанализатор на светодиодах, все собрал все прошил, и не работает, точней если шить фузы как на скиншоте то работает столбами а если инвертировать ( как и нужно) то горит все табло. в чем можеть быть проблема, делал ли кто данный девайс, может прошивка битая? спасибо


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: спектроанализатор на светодиодах
СообщениеДобавлено: Вс мар 18, 2012 12:21:47
Это не хвост, это антенна
Аватар пользователя

Карма: 11
Рейтинг сообщений: 1
Зарегистрирован: Пт фев 19, 2010 19:39:28
Сообщений: 1451
Откуда: Москва
Рейтинг сообщения: 0
везет,у меня вообще не работает...


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: спектроанализатор на светодиодах
СообщениеДобавлено: Вс мар 18, 2012 12:52:19
Мучитель микросхем
Аватар пользователя

Карма: 6
Рейтинг сообщений: 3
Зарегистрирован: Вс окт 12, 2008 00:19:25
Сообщений: 403
Откуда: Подольск, Мос. Область
Рейтинг сообщения: 0
а что и как делал вообше, мож подскажу или прийдем к обшему ответу =)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: спектроанализатор на светодиодах
СообщениеДобавлено: Вс мар 18, 2012 16:08:10
Это не хвост, это антенна
Аватар пользователя

Карма: 11
Рейтинг сообщений: 1
Зарегистрирован: Пт фев 19, 2010 19:39:28
Сообщений: 1451
Откуда: Москва
Рейтинг сообщения: 0
Все по схемам,некоторые замены это на транзисторы кт315-361 вот и все,такое чувство что дело в прошивке,ведь собранно все правильно!
Не чего,приеду домой попробую перепрошить атмегу...


Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: спектроанализатор на светодиодах
СообщениеДобавлено: Вс мар 18, 2012 16:42:10
Говорящий с текстолитом
Аватар пользователя

Карма: 14
Рейтинг сообщений: 106
Зарегистрирован: Ср окт 12, 2011 20:37:13
Сообщений: 1690
Рейтинг сообщения: 0
прошивка нормальная, фьзы для CodeVisionAVR и Понипрог надо инвертировать, выбор вида отображения зависит от комбинации J4 и J5 (четыре варианта).проверял для себя на одном канале.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: спектроанализатор на светодиодах
СообщениеДобавлено: Вс мар 18, 2012 17:06:49
Это не хвост, это антенна
Аватар пользователя

Карма: 11
Рейтинг сообщений: 1
Зарегистрирован: Пт фев 19, 2010 19:39:28
Сообщений: 1451
Откуда: Москва
Рейтинг сообщения: 0
а я фьюзы не инвертирую,определил это:в схеме используется ресет,а следовательно он настроен на выход,фьюз запрограммирован.
для cvavr.
или все таки инвертировать?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: спектроанализатор на светодиодах
СообщениеДобавлено: Вс мар 18, 2012 20:00:38
Говорящий с текстолитом
Аватар пользователя

Карма: 14
Рейтинг сообщений: 106
Зарегистрирован: Ср окт 12, 2011 20:37:13
Сообщений: 1690
Рейтинг сообщения: 0

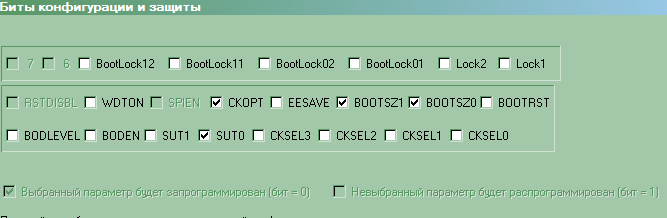

Я ориентируюсь по spien. если галка стоит, значит как на рисунке, в противном случае инвертирую.вот у меня так
Вложение:
фьюзы в pony.png [7.38 KiB]
Скачиваний: 433

п.с. здесь галки spien нет т.к. программатор не подключен.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: спектроанализатор на светодиодах
СообщениеДобавлено: Пн мар 19, 2012 09:11:01
Мучитель микросхем
Аватар пользователя

Карма: 6
Рейтинг сообщений: 3
Зарегистрирован: Вс окт 12, 2008 00:19:25
Сообщений: 403
Откуда: Подольск, Мос. Область
Рейтинг сообщения: 0
Сериг писал(а):
а я фьюзы не инвертирую,определил это:в схеме используется ресет,а следовательно он настроен на выход,фьюз запрограммирован.
для cvavr.
или все таки инвертировать?


хм а где он там используцется?? он там не подключен же, значит вывод ресет не нужно переводить в другео состояние

bav123 не могли бы скинуть сюда прошивку возможно просто мы скачиваем с сайтов битые прошивки
п.с. еше момент - не могло ли повлиять то что я светодиоды питаю не от 5 вольт а от 12 так как их последовательно 3 штуки


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: спектроанализатор на светодиодах
СообщениеДобавлено: Вт мар 20, 2012 17:38:43
Говорящий с текстолитом
Аватар пользователя

Карма: 14
Рейтинг сообщений: 106
Зарегистрирован: Ср окт 12, 2011 20:37:13
Сообщений: 1690
Рейтинг сообщения: 0
Цитата:
larik

А как от 12в? там же сверху транзисторы они всегда будут открыты.


Вложения:
Комментарий к файлу: прошивка
SPECTR.zip [3.47 KiB]
Скачиваний: 302


Последний раз редактировалось bav123 Вт мар 20, 2012 18:36:24, всего редактировалось 1 раз.
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: спектроанализатор на светодиодах
СообщениеДобавлено: Вт мар 20, 2012 17:57:36
Мучитель микросхем
Аватар пользователя

Карма: 6
Рейтинг сообщений: 3
Зарегистрирован: Вс окт 12, 2008 00:19:25
Сообщений: 403
Откуда: Подольск, Мос. Область
Рейтинг сообщения: 0
а почему всегда открыты?? там же как я понял принцып Х Y то есть в момент времени горит тока одна ячейка, а транзисторы выполняют тока роль ключей


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: спектроанализатор на светодиодах
СообщениеДобавлено: Вт мар 20, 2012 18:02:09
Мучитель микросхем
Аватар пользователя

Карма: 6
Рейтинг сообщений: 3
Зарегистрирован: Вс окт 12, 2008 00:19:25
Сообщений: 403
Откуда: Подольск, Мос. Область
Рейтинг сообщения: 0
а вы делали по плате которая в статье или по своей? дросель по питанию очень нужен?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: спектроанализатор на светодиодах
СообщениеДобавлено: Вт мар 20, 2012 18:44:34
Это не хвост, это антенна
Аватар пользователя

Карма: 11
Рейтинг сообщений: 1
Зарегистрирован: Пт фев 19, 2010 19:39:28
Сообщений: 1451
Откуда: Москва
Рейтинг сообщения: 0
Перепрошил атмегу-не помогло :(
Я делал по оригинальной с помощьюСоник
Дроссель очень желателен


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: спектроанализатор на светодиодах
СообщениеДобавлено: Вт мар 20, 2012 23:01:16
Мучитель микросхем
Аватар пользователя

Карма: 6
Рейтинг сообщений: 3
Зарегистрирован: Вс окт 12, 2008 00:19:25
Сообщений: 403
Откуда: Подольск, Мос. Область
Рейтинг сообщения: 0
увы у меня тоже тишина, странно как то


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: спектроанализатор на светодиодах
СообщениеДобавлено: Ср мар 21, 2012 00:48:47
Друг Кота
Аватар пользователя

Карма: 75
Рейтинг сообщений: 621
Зарегистрирован: Ср дек 24, 2008 09:58:58
Сообщений: 3764
Рейтинг сообщения: 0
Медали: 3
Мявтор 1-й степени (1) Мявтор 2-й степени (1) Мявтор 3-й степени (1)

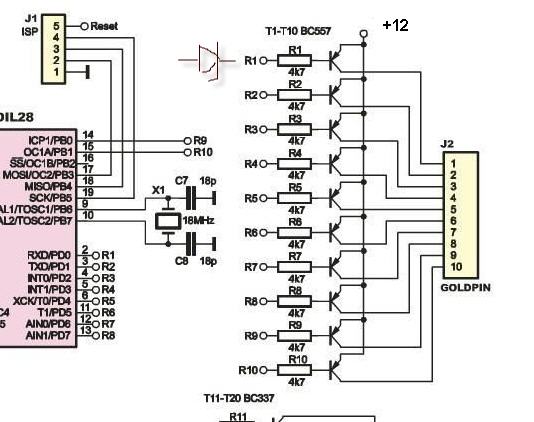

larik, bav123 прав: если эмиттеры Т1-Т10 подключить к +12в то они все будут открыты при напряжении на их базах 0в или 5в.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: спектроанализатор на светодиодах
СообщениеДобавлено: Пт мар 23, 2012 08:09:01
Мучитель микросхем
Аватар пользователя

Карма: 6
Рейтинг сообщений: 3
Зарегистрирован: Вс окт 12, 2008 00:19:25
Сообщений: 403
Откуда: Подольск, Мос. Область
Рейтинг сообщения: 0
ура!!! про 12 и 5 вольт правы, перекинул эмиторы на 5 и все запахало, спасибо, чет просто даже не задумался об этом.
тогда вопрос как запитать все цепочку от 12


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: спектроанализатор на светодиодах
СообщениеДобавлено: Пт мар 23, 2012 19:50:29
Друг Кота
Аватар пользователя

Карма: 48
Рейтинг сообщений: 96
Зарегистрирован: Пн мар 22, 2010 11:01:14
Сообщений: 7461
Откуда: СССР, г. Москва.
Рейтинг сообщения: 0
Сериг писал(а):
Перепрошил атмегу-не помогло :(
Я делал по оригинальной с помощьюСоник

Пацаны, помогите. Мы с Сериг уже запарились с эти спектром. Подскажите ему как фьюзы нужно правильно выставлять.
larik, в Москве бываете?

_________________
Я рожден при социализме, и я этим горжусь!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: спектроанализатор на светодиодах
СообщениеДобавлено: Пт мар 23, 2012 20:22:29
Говорящий с текстолитом
Аватар пользователя

Карма: 14
Рейтинг сообщений: 106
Зарегистрирован: Ср окт 12, 2011 20:37:13
Сообщений: 1690
Рейтинг сообщения: 0
larik
тебе надо погасить напряжение 12-5=7вольт стабилитроном, в цепь базы транзисторов Т1-Т10


Вложения:
47385136.jpg [39.24 KiB]
Скачиваний: 589
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: спектроанализатор на светодиодах
СообщениеДобавлено: Вс апр 01, 2012 21:34:52
Друг Кота
Аватар пользователя

Карма: 48
Рейтинг сообщений: 96
Зарегистрирован: Пн мар 22, 2010 11:01:14
Сообщений: 7461
Откуда: СССР, г. Москва.
Рейтинг сообщения: 0
А кто ещё такой спектр собирал?

_________________
Я рожден при социализме, и я этим горжусь!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: спектроанализатор на светодиодах
СообщениеДобавлено: Пн апр 02, 2012 01:52:05
Друг Кота
Аватар пользователя

Карма: 75
Рейтинг сообщений: 621
Зарегистрирован: Ср дек 24, 2008 09:58:58
Сообщений: 3764
Рейтинг сообщения: 0
Медали: 3
Мявтор 1-й степени (1) Мявтор 2-й степени (1) Мявтор 3-й степени (1)
Посмотрите на более серьезный измеритель, опубликованный в журнале Circuit Cellar 5/2011.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: спектроанализатор на светодиодах
СообщениеДобавлено: Вт апр 03, 2012 22:21:19
Друг Кота
Аватар пользователя

Карма: 48
Рейтинг сообщений: 96
Зарегистрирован: Пн мар 22, 2010 11:01:14
Сообщений: 7461
Откуда: СССР, г. Москва.
Рейтинг сообщения: 0
Посмотрел. Интересно и трудоёмко. Хотелось бы сначала этот завершить до конца :roll:

_________________
Я рожден при социализме, и я этим горжусь!


Вернуться наверх
