Всем доброго времени суток!

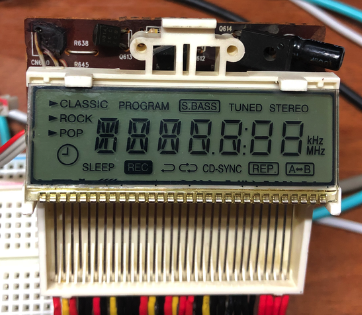

Валялся у меня такой вот экранчик


И стало жалко что он просто так валяется. Решил я им управлять научиться.
Как делал : 4 сдвиговых регистра 74HC595.
Что получилось : определить фреймовые выводы, определить сегментные выводы
Фреймовых выводов 3.
Теперь о проблемах : как бы я ни пытался устанавливать уровни на фреймах при попытке засветить 1 сегмент он светится сразу во всех фреймах.
Я немного представляю как это работает.. Насколько я понял у меня тип экрана который управляется разными уровнями (а не только 1 и 0)
Засим вопрос : ткните в теорию как такого типа экранчиками управлять.
И да, я понимаю что это пустая трата времени и что за 100 деревянных можно на Али цветной IPS экранчик купить (он у меня даже есть) Но мне хочется разобраться и научиться управлять вопреки (или даже назло) здравому смыслу
Заранее всем спасибо!)


P.S. Спустя некоторое время гугления наткнулся на статью (Там говорится про контроллер HT1621B). Попробую заказать с Али и протестировать. Но буду бесконечно рад наставлениям)

Если, согласно теме, хотите задействовать такой дисплей без внешнего драйвера, следует выбрать МК со встроенным драйвером ЖКИ. Таких сейчас много, например те, что в моей статье, хотя, Вам нужна будет модель с бОльшим числом выводов. Дисплей с таким количеством сегментов наверняка подразумевает мультиплексное управление с несколькими уровнями напряжений, так что 595-ми не обойтись. Или ставить внешний драйвер типа как в статье на Хабре, благо что таких сейчас также много.

Ну можно и на рассыпухе, ключами например кт3 или еще какими более новыми продвинутыми. Сделать опорные уровни буферизованнве оу и с них переключать. Надо выяснить сколько опорных надо одно или два три, там уже думать га регистрах как ты предлагаешь

при налицие дроф нт1621 sht32f21е которые поставляются уже прошитыми нет смысла чето мутное мутит
есть и другие боле мощные дрова от ссанья но их тока с донора можно драть

А если ценник?

время дороже денег... особено ЗРЯ ПОТРАЧЕНОЕ! хотя хозяин -Барин
видел одного студня которрый сделал выхода LCD на горе SMD резистороф и капоф и допотопных кмоп ципках... простая 4 раз рядная щняга заняла огромную плату

musor, время не может быть потрачено зря или не зря - оно бесконечно, а мы - смертны. Но, конечно, городить так много компонентов мне было бы лень. тем более, что у меня есть STM8 c контроллером ЖК на борту )
Но тема всё равно любопытная как несложная задачка для разминки, и если решение найдется простое, почему и нет? Таких экранчиков море

Спасибо за статью. Она просто шикарна. Я 595 решил использовать (да и вообще попробовать запустить этот экранчик) потому что помню Вашу статью про запуск экранчика именно на регистрах. А вот эту статью я как-то пропустил..

По поводу запуска я всё же выберу драйвер. Потому что городить кучу сторонних компонентов это в наше время слишком. На Али HT1621B стоит дешевле платы-переходника для того чтобы его запаять.


Всем огромное спасибо!

Добавлено after 3 minutes 39 seconds:


Полностью с Вами согласен. С недавнего времени мне стало интересно запускать всякие экранчики которые у меня (да и не только у меня) лежат и ждут своего часа десятилетиями. Когда запускал съёмную панельку от автомагнитолы было дико интересно)

Если хорошо научишся со сьемными панельками, можно будет переделать кучу старых магнитол хороших

Ну вот что у меня получилось

Раз :
Два :

Итак...
пришёл мне контроллер экрана HT1621B. Распаял я его, подключил к экрнчику. Немного покодил и таки да. Всё работает.
Любое знакоместо могу засветить. Правда очень нудно определять какой бит на какой адрес нужно подать для того чтобы засветилось необходимое знакоместо..

Проведённая работа достойна уважения. Теперь - к панели магнитолы не менее значимый девайс прикошачить . Хотя бы как этот:
Но как по мне - синий цвет смотрелся красивше. Субъективно...

На канале есть 3-е видео неудачного эксперимента по попытке превращения сего экрана в цветной. Сам эксперимент провальный но зато теперь у экрана RGB подсветка так что можно любой цвет знакомест установить.

по поводу же экранчика с 1-го поста - всё более чем успешно. Контроллер запустил, адреса и биты каждого знакоместа определены и библиотека написана.
(кликабельно)

Аналогично дисплей от мультиварки. Там много разных символов, но малоприменимые.
Ну ещё опыты с дисплеями от касс.

Чуть не забыл поделиться тем безобразием что получилось =)

Какое получилось потребление драйвера с подключённым ЖКИ без подсветки?

Я если честно не замерял. его применение в будущем не предполагает устройство со сниженным энергопотреблением...

50-70ua с PIC16F877 напрямую, без драйвера.

OKF - имеете в виду подключение ЖКИ без режима мультиплекса (static) или именно ЖКИ, обсуждаемого в этой теме?
Если первое, какой размер символов ЖКИ и количество выводов.
Если второе, то обсуждаемый ЖКИ подразумевает режим мультиплекса 1:3 или, скорее даже 1:4 (Reloader - просьба уточнить). Соответственно, ему нужно генерировать сигналы с 3 или 4 уровнями напряжений. Как Вы это конкретно сделали?

Да, без мультиплекса. ЖКИ от тестера, 3,5 разряда.
