кто нибудь использовал такие датчики с алишки ?
не могу найти схемы включения

А на него хоть какое-то описание/ссыли имеются?
У того же али-продавца к примеру?

я бы не спрашивал тогда )

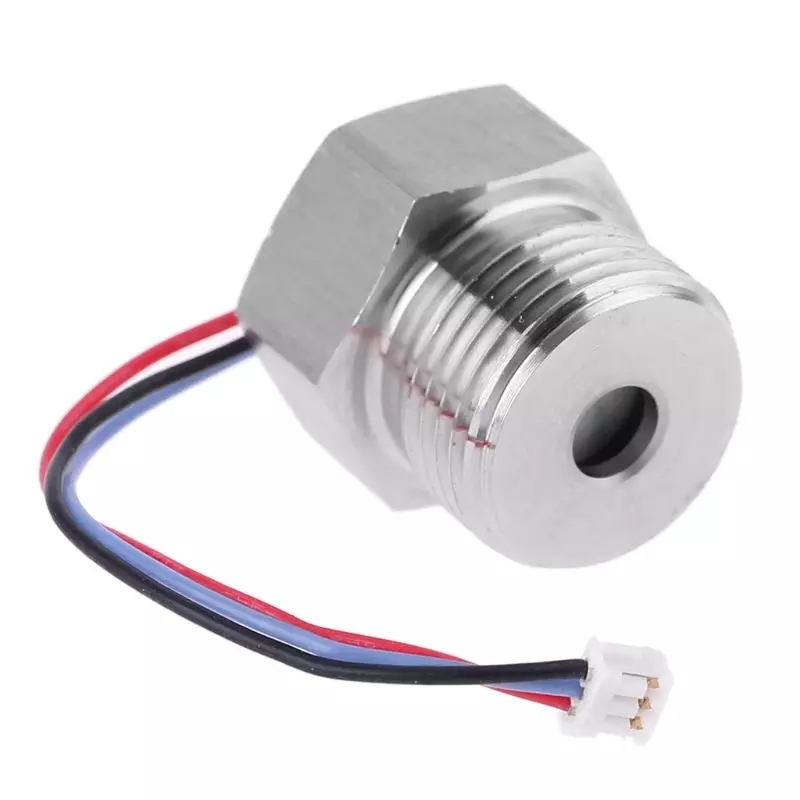

просто написано Плоский режимный датчик давления
https://aliexpress.ru/item/100500247712 ... web201603_

наверное как у всех надо ли притянуть к плюсу и нужен ли конденсатор на всякий случай

Добавлено after 7 minutes 16 seconds:
или просто померить сопротивление и притянуть к плюсу таким же номиналом ?

ГЫММ....
На тензодатчик явно не похоже...
пьезопластина?....
или таки вариант "электретного микрофона" (ибо упоминается "пленка")??

Ага...
Единственно что там еще указано:
"...
Особенность:
1. Прижимное отверстие в нижней части нити можно увидеть как плоскую пленку, практичную.
2. Высокая мощность перегрузки, датчик давления может быть простым в использовании в практичной жизни.
3. Более стабильный датчик давления имеет право на высокую производительность в соответствии со строгими правилами.
4. Благодаря пьезорезистивному производственному процессу датчик давления поддерживает изысканное мастерство, светильник и практичный.
5. Датчик давления сохраняет модель аналогового выхода и трехпроводный выходной метод.

Спецификация:
Тип изделия: датчик давления
Технические параметры:
Напряжение питания: 5 В постоянного тока
Выходной сигнал: 0,5 ~ 4,5 в
Время отклика: <2 мс
Производственный процесс: Пьезорезистивный
Модель выхода: аналоговый
Способ вывода: 3-проводная система (штекер 3P)
Давление перегрузки: в 2 раза превышает полномасштабное давление
Давление разрыва: в 3 раза полное давление
Комплексная точность (нелинейность + Повторяемость + задержка):
± 1% ± FS (0 ~ 80 ℃)
± 1.5% FS (-20 ~ 100 ℃)
± 3% FS (-40 ~ 125 ℃)
Опция: 0-100 бар/0-300 бар/0-500 бар/0-10 бар/0-30 бар (опционально)
..."

т.е.
собственно датчик - пъезорезистор и электронный преобразователь данных уже внутри.
Выдает пропорциональный давлению аналоговый сигнал в "Условных Енотах" в диапазоне от 0,5 до 4,5 вольта.

Весьма интересная штука...
Особо для контроля объема жидкости...

выходит он цепляется как обычный TMP35 без всяких подтяжек ?

Похоже на то...

похожие датчики стоят у нас на хоперах - вкручиваются снизу - выход 4_20 ма
А тут выход 0,5 ~ 4,5 в - линейная шкала

проблема в том что у моего датчика провода другие
я их подключил опираясь на свою теорию расцветки расключения проводов
красный +
синий -
жолтый сигнал

но он на выходе всегда показывает 2,77в и ни на сотую не смещается даже при 3 барах
потом выяснилось что до меня его уже подключали и точно так же как и я и у них он тоже не работал

а такой же датчик помимо расцветки ещё и имеет в разьёме другие расположения проводов если их сравнивать относительно замка разьёма



и как же разобраться с подключением ?
но уже есть вероятность что он помер от тех кто его до меня подключал такую вероятность я тоже не исключаю ...

Добавлено after 2 minutes 53 seconds:
тоесть у меня красный по середине а в этом разьёме он справа будет ...

без докоф тока вскрытие покадет надеюсь+1 на дербан/ампутацию есть дремель+ мелкаскоп в помочь

Добавлено after 1 minute 11 seconds:
почти уверен нет там никакой микросхемы банално 2 токопленочных тезорезистора в полумосту

Добавлено after 1 minute 3 seconds:
и да скока кгс/см2 оно может???

на одной из граней написано 10 бар
вариант с резисторами проверю завтра достаточно замерить две комбинации проводов на сопротивление

Смушшаеть только...
тензорезистивный - это реально резисторы...
а пьезорезистивный?
не то резистор, не то генератор потенциала типа электрета в микрофоне...
(и/или подобная тому электретному микрофону начинка во внутренностях)...

Там жидкость давит на мембрану(пьезо) и потом на усилитель-компаратор и на выход..(или на спецмикруху)
Еще ...бывают варианты выход минусовый или плюсовой . Проверьте!

нет там не резисторы при прозвонке в разных комбинациях показывает 11,5мом - 25,2мом - 3,4мом
пробовал разные комбинации подключения питания и ни на одном на давление не реагирует
походу он всё таки мёртвый

А вы не пробовали так же "прозвонить" датчики температуры типа LM35
https://www.chipdip.ru/product/lm35cz
или DS18B20?
https://www.chipdip.ru/product/ds18b20
Мне так кажется, что там тоже никакой реакции по сопротивлению на температуру не будет..
Хотя LM35 это АНАЛОГОВЫЙ датчик..


зы.. "мом" это МИЛЛИОМЫ, а мегаомы пишутся "МОм"

Хай
Пообщался с китайцем с али
Сказал что распиновка
Красный + питания
Черный - питания
другой любой + выход

nickjust, терять было нечего уже я перепробовал все 6 комбинаций подключения ни одно не проканало
был момент в какой то комбинации он на выходе давал 4,5в
на какой то 0,6в
где то 2в
где то 2,7
но на давление ничего не реагировало

у меня синий красный оранжевый (перерыл весь али там такого не существует)
и цвета в распиновке по питанию не совпадают с логическим расположением от обычного у которого красный синий чорный
правда я не знаю перебрасывали ли до меня проводки в конекторе птомучто в датчике холла в расходомере воды они их перебросили как им удобно было

разьем могли перепиновать следуеит сматреть на цветы тока
возможно если нет реакциии на давление то не исключено что от неправилного подключу ране он уже успел дать дубу
если это таки пьезодатчик то внутри стоял или полевик или прецизионый усик на инструменталном ОУ.... ну или што то посложнеее

Ежли надежд на оживление уже окончательно нету - можно аккуратненько расколупать для ознакомления с потрохами...
