Покажите Пожалуйста Как К Мк Подключить Цап?

astrgan

Покажите пожалуйста как к мк подключить цап (DAC0800)?

Пытался собрать по даташиту (7 стр), но что-то он как-то не так работает.
https://www.national.com/ds/DA/DAC0800.pdf

Реклама

Ser60

На ноге 3 нет отрицательного напряжения. У этого ЦАП токовый дифференциальный выход и подтягивающиe резисторы на + на выходах обязательны. Если хотите запитать схему от однополярного источника, см. AN1525

Реклама

astrgan

Ser60 писал(а):

На ноге 3 нет отрицательного напряжения. У этого ЦАП токовый дифференциальный выход и подтягивающиe резисторы на + на выходах обязательны.[/url]

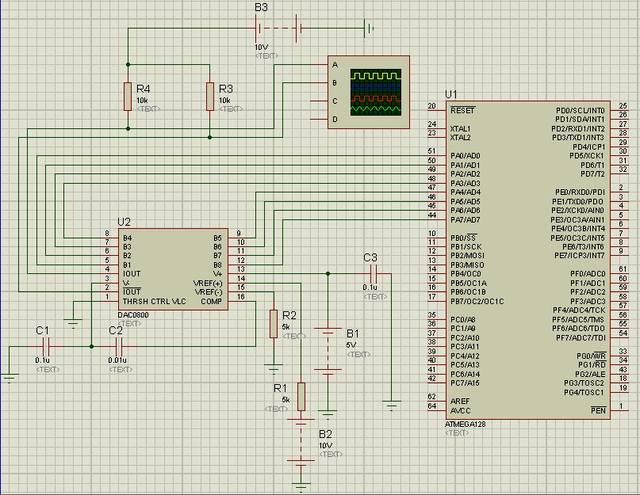

Так? Всеравно не хочет (

Ser60

Резистор R4 и батарея подключены неправильно. Посмотрите ДШ, там типовая схема включения нарисована.

Реклама

Эиком - электронные компоненты и радиодетали

astrgan

Вот эта?

Typical Application:

Реклама

Ser60

Да, эта самая.

Реклама

astrgan

Так?

Это я где-то накосячил или просто фильтр нужен(что такая осциллограмма получилась)?

astrgan

А не я просто перепутал старшие с младшими разрядами.

astrgan

А этот косяк на синусоиде получается из-за того что я неправильно таблицу рассчитал, да?

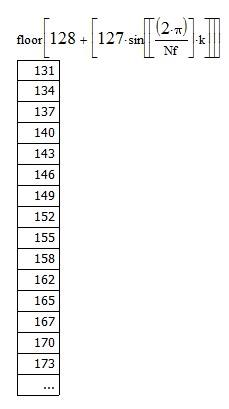

Считал по этой формуле:

Где Nf - к-лич. точек; k - номер точки (Nf = 255, k = 1..255)
floor - округлить
Вот график в exel:

Реклама

Совесть

А если в формуле 128 заменить на 127?

TripleKill

Похоже на выбросы при переходе через половину шкалы.

Аlex

Цитата:

А этот косяк на синусоиде получается из-за того что я неправильно таблицу рассчитал, да?

Проблема в 147-ой строке Вашей программы...

PS: Секретная разработка наверное, да ?

astrgan

Аlex писал(а):

PS: Секретная разработка наверное, да ?

Да нет, вот код

.

Код:

.include "m128def.inc"

.def zero = R7
.def accumulator_AL = R8
.def accumulator_AH = R9

.def accumulator_BL = R10
.def accumulator_BH = R11

.def accumulator_CL = R12
.def accumulator_CH = R13

.def index_frequency_L = R16
.def index_frequency_H = R17

.def conct_L = R1
.def conct_H = R2

   LDI R16,0b11111111
   OUT DDRA,R16
   OUT DDRB,R16
   OUT DDRC,R16
   CLR zero

   LDI R16,0xFF
   MOV conct_L,R16
   MOV conct_H,R16
   LDI R16,33
   MOV accumulator_BH,R16
   LDI R16,66
   MOV accumulator_CH,R16

   CLR R16
   LDI index_frequency_L,100
   LDI index_frequency_H,0b00000000


DDS_CYCLE:
;PHAZA_A:
   LDI ZL,low(MAS1<<1)
   LDI ZH,high(MAS1<<1)
   ADD ZL,accumulator_AH
   ADC ZH,zero
   LPM
   OUT PORTA,R0
   ADD accumulator_AL,index_frequency_L
   ADC accumulator_AH,index_frequency_H


;PHAZA_B:

   LDI ZL,low(MAS1<<1)
   LDI ZH,high(MAS1<<1)
   ADD ZL,accumulator_BH
   ADC ZH,zero
   LPM
   OUT PORTB,R0
   ADD accumulator_BL,index_frequency_L
   ADC accumulator_BH,index_frequency_H



;PHAZA_C:

   LDI ZL,low(MAS1<<1)
   LDI ZH,high(MAS1<<1)
   ADD ZL,accumulator_CH
   ADC ZH,zero
   LPM
   OUT PORTC,R0
   ADD accumulator_CL,index_frequency_L
   ADC accumulator_CH,index_frequency_H

   RJMP DDS_CYCLE


MAS1:
.db 131,   134,   137,   140, ... (массив, 255 элементов)

Просто стыдно было его показывать. Пытаюсь сделать синусоиды со сдвигом 120 гр. методом "прямой цифровой синтез".

Engineer_Keen

ИМХО элементов наверное должно быть 256... А сейчас 256-й элемент это незаполненный флеш, т.е. число 255, вот оно и дает пик когда "счетчики фаз" (accumulator_XY) на него попадают. Ну или надо проверять, чтобы за границы массива не выходить, но это в общем случае, когда элементов не 2^x.

astrgan

Engineer_Keen писал(а):

ИМХО элементов наверное должно быть 256... А сейчас 256-й элемент это незаполненный флеш, т.е. число 255, вот оно и дает пик когда "счетчики фаз" (accumulator_XY) на него попадают.

Да, в нем была проблема.

Осталось только фазы подкорректировать.

Ser60

По-прежнему не вижу в схеме источника напряжения отрицательной полярности на ноге 3 ЦАП (в точке соединения C1 и C2).

astrgan

Ser60 писал(а):

По-прежнему не вижу в схеме источника напряжения отрицательной полярности на ноге 3 ЦАП (в точке соединения C1 и C2).

Так?

Ser60

Вооооот, теперь правильно.
