Как настроить выходы на STM32F103C6T6 открытым коллектором?

DENIS451

Как настроить выходы PB6 и PB7 на STM32F103C6T6 в режим открытого коллектора (к земле) с подтяжкой внешними
резисторами к + питания ?

Так правильно?:

настройка:

Код:

GPIO_InitTypeDef  GPIO_InitStructure;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);   //включаем тактирование

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1;  //светодиоды D1 b D2
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //обычный выход
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;  //софтварная I2C
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD;   //?
GPIO_Init(GPIOB, &GPIO_InitStructure);

Посылка сигнала:

Код:

GPIO_SetBits(GPIOB, GPIO_Pin_6); //высокий уровень
GPIO_ResetBits(GPIOB, GPIO_Pin_6);//низкий уровень

Приём сигнала:

Код:

bool r_bit = (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_7));

Чем нужно заменить GPIO_Mode_AF_OD для варианта с внутренними резисторами подтяжки?

Реклама

xVekx

GPIO_NOPULL , GPIO_MODE_OUTPUT_OD ?

Реклама

Reflector

DENIS451 писал(а):

Чем нужно заменить GPIO_Mode_AF_OD для варианта с внутренними резисторами подтяжки?

Ничем, на F1 такого режима нет.

DENIS451

Я пока использую STM32F10x_StdPeriph_Lib_V3.5.0 по моему могут быть только такие варианты (или ещё какие?):

Цитата:

GPIO_Mode – задает режим работи пинов. Может принимать следующие значения:

GPIO_Mode_AIN — аналоговый вход;
GPIO_Mode_IN_FLOATING — вход без подтяжки (Float)
GPIO_Mode_IPD — вход с подтяжкой к земле (Pull-down)
GPIO_Mode_IPU — вход с подтяжкой к питанию (Pull-up)
GPIO_Mode_Out_OD — выход с открытым стоком (Open Drain)
GPIO_Mode_Out_PP — выход с двумя состояниями (Push-Pull)
GPIO_Mode_AF_OD — выход с открытым стоком для альтернативных функций (Alternate Function). Используется когда выводы управляются периферией, которая может быть задействована на этом выводе. Например USART, I2C и тому подобное.
GPIO_Mode_AF_PP — то же что и перед этим, но с двумя состояниями.

Нужно выбрать из этого.

Реклама

Эиком - электронные компоненты и радиодетали

AlanDrakes

Reflector писал(а):

DENIS451 писал(а):

Чем нужно заменить GPIO_Mode_AF_OD для варианта с внутренними резисторами подтяжки?

Ничем, на F1 такого режима нет.

Щта?
Вот сейчас открыл Reference Manual на STM32F103.
А там вот:

Вложение:

Буфер обмена01.jpg [133.94 KiB]
Скачиваний: 293

> In output mode (MODE[1:0] > 00):
00: General purpose output push-pull
01: General purpose output Open-drain <-
10: Alternate function output Push-pull
11: Alternate function output Open-drain <-

MODEy[1:0]: Port x mode bits (y= 0 .. 7)
These bits are written by software to configure the corresponding I/O port.
Refer to Table 20: Port bit configuration table.
00: Input mode (reset state)
01: Output mode, max speed 10 MHz.
10: Output mode, max speed 2 MHz.
11: Output mode, max speed 50 MHz.

Получаем:
[1101] -> 0x0D = GPIO Open-Drain 50MHz
[1111] -> 0x0F = GPIO Alternate Open-Drain 50MHz

Реклама

Reflector

AlanDrakes писал(а):

Получаем:
[1101] -> 0x0D = GPIO Open-Drain 50MHz
[1111] -> 0x0F = GPIO Alternate Open-Drain 50MHz

Встроенные подтяжки где?

Реклама

dosikus

GPIO_Mode_AF_OD, пуллапы в любом случае внешние, внутренние для i2c не катят...

DENIS451

Цитата:

Чем нужно заменить GPIO_Mode_AF_OD для варианта с внутренними резисторами подтяжки?

Это не для работы с шиной I2C это я просто для общего развития спрашиваю.

dosikus

DENIS451, без разницы , внутренние пуллапы только для кнопок и энкодера годятся даже если они присутствуют...

Реклама

Мурик

DENIS451 писал(а):

GPIO_Mode_Out_OD — выход с открытым стоком (Open Drain)

В чем разница между открытым стоком и открытым коллектором кроме типа транзистора?

DENIS451

"Открытый коллектор" это я по привычке написал, я знаю что там на самом деле полевые транзисторы.

Добавлено after 4 minutes 18 seconds:
Re: Как настроить выходы на STM32F103C6T6 открытым коллектором?

Цитата:

GPIO_Mode_AF_OD, пуллапы в любом случае внешние, внутренние для i2c не катят...

Ок, а код для посылки битов и считывания правильный?

Провильная ли вообще последовательность кода, я ведь на порту B ещё обычные выходы для светодиодов включаю,
с другими настройками?

dosikus

Код:

GPIOB->BSRR  =  GPIO_BSRR_BS6;
GPIOB->BSRR   =  GPIO_BSRR_BR6;

GPIOB->ODR |=GPIO_ODR_ODR6;
GPIOB->ODR &=~GPIO_ODR_ODR6;

bool r_bit=GPIOB->IDR & GPIO_IDR_IDR7 ;

хоть bool и редкость ...

DENIS451

Спасибо, буду проверять.

Balabay

AlanDrakes писал(а):

Цитата:

Ничем, на F1 такого режима нет.

Щта?
Вот сейчас открыл Reference Manual на STM32F103.
А там вот:

Вложение:

Вложение Буфер%20обмена01.jpg больше недоступно.

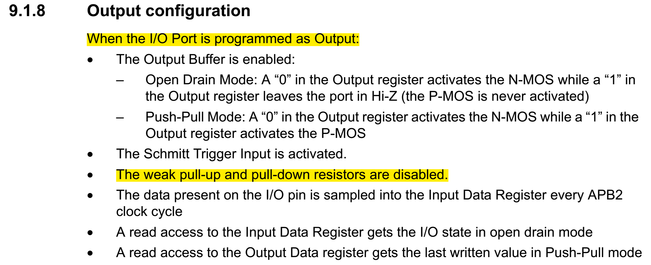

В F103 нет, сам столкнулся при переносе кода с F303. Паяйте резистор.

Вложение:

output GPIO.png [98.33 KiB]
Скачиваний: 614

MikhailBMW

по поводу этого чипа с алика: запустить I2C1 на выходы по умолчанию В6 и В7 невышло. цель была прикрутить LCD1602 с расширением PCF8574 i2c. пробовал на такой же МК с другой покупки - таже песня. Потом этот же проект (с поправками на чип) залил в C8T6, и все работает. в итоге: помогло переназначить I2C на выводы В8 и В9. иначе никак. может кому пригодится...

Eddy_Em

MikhailBMW, в смысле "не вышло"? Там же по умолчанию I2C1! Никакого ремапа делать не нужно. Может, ноги повреждены? Либо это - не C6T6.
