 Заголовок сообщения: Переразвести плату под производство
СообщениеДобавлено: Сб июл 03, 2021 14:38:38
Встал на лапы
Аватар пользователя
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Карма: 2
Рейтинг сообщений: 2
Зарегистрирован: Сб янв 23, 2016 19:09:38
Сообщений: 80
Откуда: Петропавловск-Камчатский
Рейтинг сообщения: 0
Здравствуйте!

Необходимо переразвести плату из проекта под производство на заводе в два слоя. Убрать перемычки.
http://robocua.blogspot.com/2013/12/4.html
Прикрутить внешнее питание, кнопку общего сброса на нули, точки разделители.
Разработать внешнюю панель под лампы ин-12 (под пайку ламп и цанги) и ин-14 (возможно только под пайку). Предусмотреть отдельный общий вариант платы для ин-14 (микросхемы и лампы на единой плате)
Определиться с повышающим преобразователем.
Сделать список комплектующих и монтажную схему.
Ваши идеи и предложения по данному проекту приветствуются.
Оплата по договорённости.

Так же интересует покупка 511 серии в количестве от 1000 штук и кварцев 100 кГц в стекле для данного проекта.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Переразвести плату под производство
СообщениеДобавлено: Сб июл 03, 2021 15:44:12
Друг Кота
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 4]
Карма: 197
Рейтинг сообщений: 8594
Зарегистрирован: Пн ноя 30, 2009 03:00:01
Сообщений: 43148
Откуда: Нерезиновая
Рейтинг сообщения: 0
А чего тут "переразводить"?

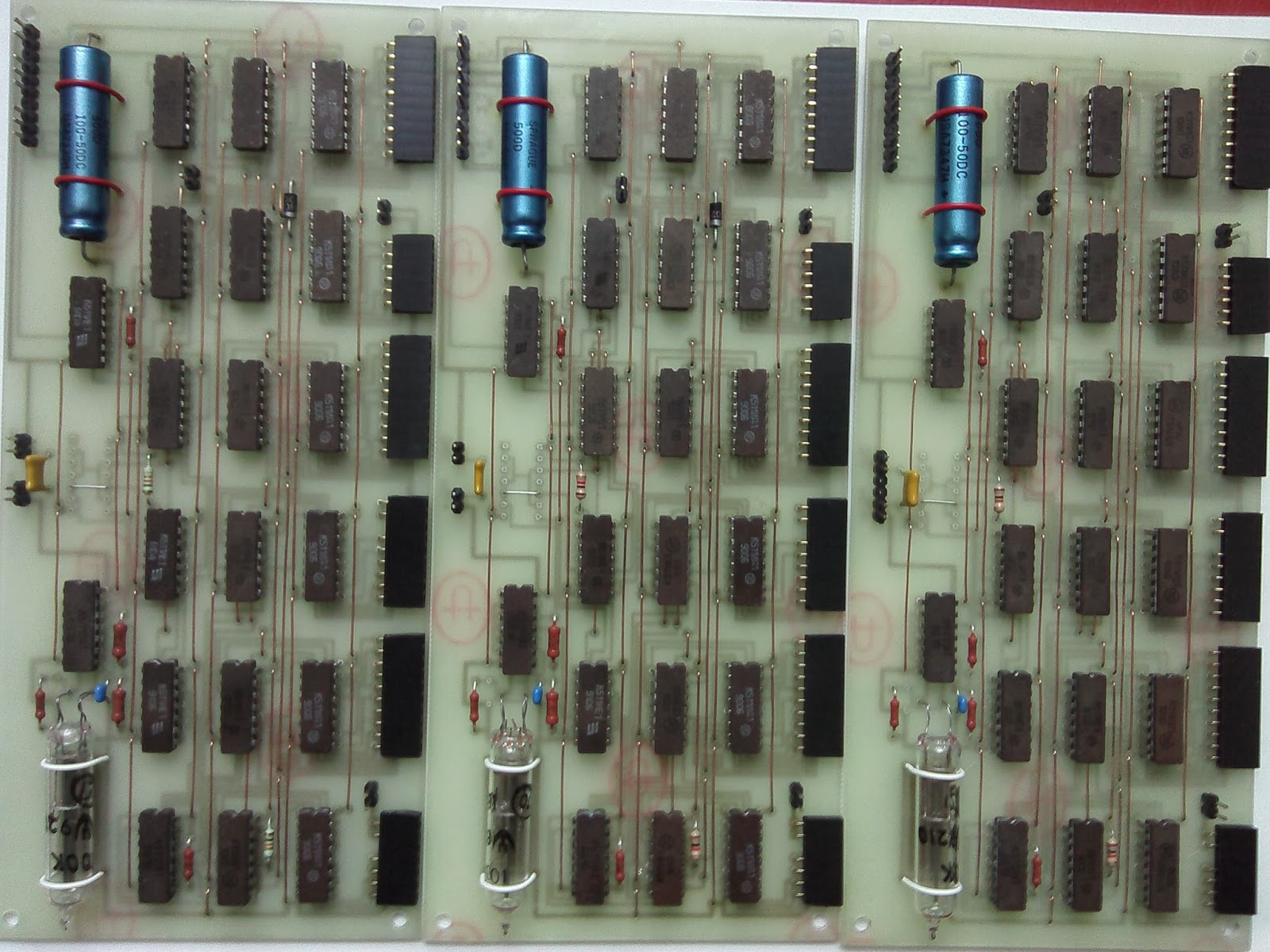

Вот фотка платы:
