Нужна помощь. повторить плату приёмника .

Александр 1976

Собственно приёмник Юность 102.
у меня не хватает знаний . отрисовать в программе sprint layout 6.
Вкладка 4 в журнал «Радио» № 9 за 1988 год.

Реклама

АлександрЛ

Вы её будете ЛУТ- ом делать, или фотоспособом? Хотя, в общем, невелика разница..

Реклама

Александр 1976

ЛУТ освоен , распечатаю вытравлю , сверлить умею .

АлександрЛ

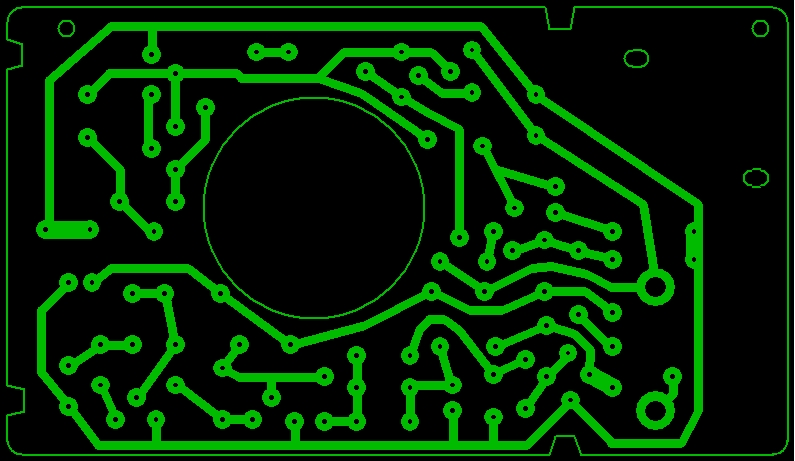

Вложение:

Юность102.lay [17.93 KiB]
Скачиваний: 137

Вот так, наверное..

Файл сделан для печати уже отзеркаленым!!
На всякий случай- проверьте, всё ли я забыл нарисовать или не нарисовал лишнего.. :)))

Реклама

Эиком - электронные компоненты и радиодетали

Александр 1976

Класс, даже не ожидал .

Реклама

АлександрЛ

А чего тут делать? Взял (сделал) шаблон с картинки, подогнал под размер, а потом расставил контакты и соединил в нужном порядке, ориентируясь на рисунок.. 40 минут.. :)))

Но, проверить не помешает..

Реклама

int4880053

Только что на него принимать теперь? Если только самим сделать шарманку для своих или
для детского кружка. Но в Москве один рев стоит от частотников.

Александр 1976

Есть опыт, собрал приёмник Юность 101 . принимал радио Россия , и ещё пару станций Румынских.
На магнитную антенну ,подоконник третий этаж, блочный дом.
Правда живу в Украине Полтавская область.
А приёмники больше для души собираю, мне интересно.

int4880053

Все дело в том что европейцы не ломали средне- волновые передатчики,
а в Москве и области сломали все на метал.
Иногда ночью у нас прослушивается евро станции но очень слабо.
