 Заголовок сообщения: Создать схему за вознаграждение
СообщениеДобавлено: Пт дек 20, 2024 04:42:32
Родился
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Зарегистрирован: Пт янв 09, 2015 16:02:09
Сообщений: 7
Рейтинг сообщения: 0
Приветствую вас форумчане. Помогите пожалуйста собрать простую схему (у самого знаний не хватит к сожалению). Есть 3 вывода на плате (1 общий и 2 шт на 12 В), при одном сценарии на одном из этих выводов появляется управляющий сигнал 12 В, либо при другом сценарии на другом выводе появляется 12 В. Спустя несколько минут этот сигнал исчезает. На приемном устройстве также есть 3 аналогичных входа. При подаче управляющего сигнала на 1 из входов устройство включается, при исчезновении последнего – выключается. Нужно сделать так, чтобы схема «запоминала» последний выданный сигнал и оставляло его, чтобы устройство оставалось включенным либо выключенным. Логическую схему смогу нарисовать. Оплату гарантирую. Спасибо.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создать схему за вознаграждение
СообщениеДобавлено: Пт дек 20, 2024 08:50:54
Мудрый кот
Аватар пользователя
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Карма: 27
Рейтинг сообщений: 656
Зарегистрирован: Ср апр 04, 2012 09:55:53
Сообщений: 1790
Откуда: Северодонецк
Рейтинг сообщения: 0
Ужасно сложная схема :)
СпойлерИзображение

_________________
У того, кто делает — получается редко. У того, кто не делает — не получается никогда.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создать схему за вознаграждение
СообщениеДобавлено: Пт дек 20, 2024 12:56:12
Друг Кота
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 4]
Карма: 197
Рейтинг сообщений: 8593
Зарегистрирован: Пн ноя 30, 2009 03:00:01
Сообщений: 43103
Откуда: Нерезиновая
Рейтинг сообщения: 0
RoboC писал(а):
Ужасно сложная схема

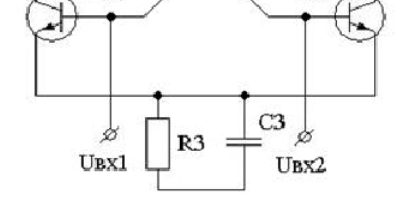

А какой смысл имеет в вашей схеме цепочка R3 C3?
:dont_know:


Вложения:
что это.PNG [28.42 KiB]
Скачиваний: 467
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создать схему за вознаграждение
СообщениеДобавлено: Пт дек 20, 2024 14:31:11
Друг Кота
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 203]
Карма: 59
Рейтинг сообщений: 1575
Зарегистрирован: Вт окт 22, 2013 04:37:23
Сообщений: 3419
Откуда: Казань
Рейтинг сообщения: 5
АлександрЛ, R3C3 увеличивают степень ужасной сложности и привносят активную психоэмоциональную составляющую.

_________________
Платы для HLDI - установки лазерной засветки фоторезиста.
Фоторезисты Ordyl Alpha 350 и AM 140.
Жидкое олово для лужения плат (видео) - самое лучшее и только у меня.
Паяльная маска XV501T-4 и KSM-S6189 (5 цветов).
Заказ печатных плат - pcbsmac@gmail.com


Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: Создать схему за вознаграждение
СообщениеДобавлено: Пт дек 20, 2024 14:35:00
Друг Кота
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 4]
Карма: 197
Рейтинг сообщений: 8593
Зарегистрирован: Пн ноя 30, 2009 03:00:01
Сообщений: 43103
Откуда: Нерезиновая
Рейтинг сообщения: 0
Singenlewele писал(а):
Логическую схему смогу нарисовать.
Нарисуйте, интересно было бы взглянуть..


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создать схему за вознаграждение
СообщениеДобавлено: Сб дек 21, 2024 01:00:45
Прорезались зубы
Аватар пользователя
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Карма: 5
Рейтинг сообщений: 25
Зарегистрирован: Ср сен 11, 2024 10:18:53
Сообщений: 237
Рейтинг сообщения: 0
...Нужно сделать так, чтобы схема «запоминала» последний выданный сигнал и оставляло его,
чтобы устройство оставалось включенным либо выключенным...

Поляризованное реле в помощь. :)

_________________
Audiatur et altera pars !


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создать схему за вознаграждение
СообщениеДобавлено: Сб дек 21, 2024 02:17:07
Родился
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Зарегистрирован: Пт янв 09, 2015 16:02:09
Сообщений: 7
Рейтинг сообщения: 0
Благодарю всех, кто ответил в теме. Буду работать в направлении RS триггера.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создать схему за вознаграждение
СообщениеДобавлено: Вс дек 22, 2024 13:12:35
Сверлит текстолит когтями
Аватар пользователя
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Карма: 12
Рейтинг сообщений: 38
Зарегистрирован: Вс май 21, 2006 16:07:59
Сообщений: 1230
Откуда: Алтай
Рейтинг сообщения: 0
Если не получится, скиньте мне в ЛС свою "Логическую схему", я вам сделаю её в железе за недорого.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Создать схему за вознаграждение
СообщениеДобавлено: Пн дек 23, 2024 13:48:41
Мудрый кот
Аватар пользователя
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Карма: 27
Рейтинг сообщений: 656
Зарегистрирован: Ср апр 04, 2012 09:55:53
Сообщений: 1790
Откуда: Северодонецк
Рейтинг сообщения: 0
RoboC писал(а):
Ужасно сложная схема
А какой смысл имеет в вашей схеме цепочка R3 C3?

Потерялась земля на картинке, бывает.

_________________
У того, кто делает — получается редко. У того, кто не делает — не получается никогда.


Вернуться наверх
