..ну а зачем мне скрин НЕ С ТВОЕГО файла..?... ..эту модель EMiq рисовал... ..мне с ТВОЕГО надо...

..

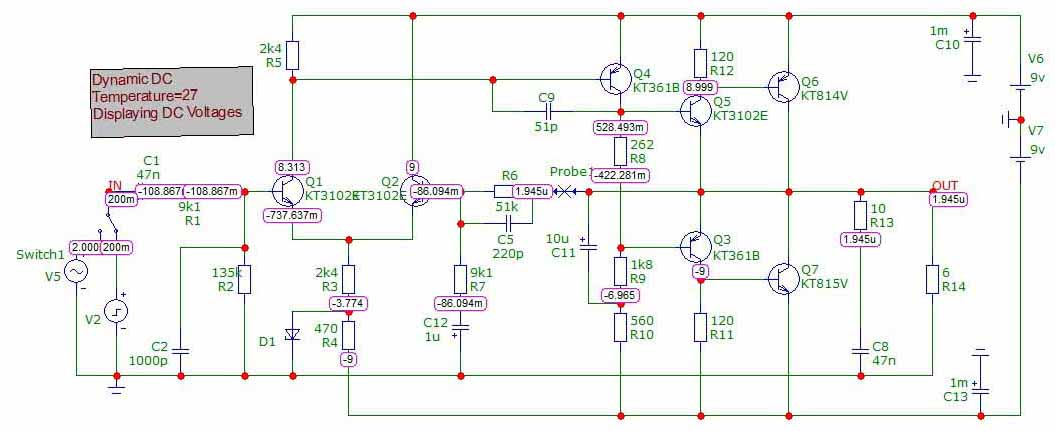

..а чо эта у тебя R2 аж 135кОм, а R6 51к..?.. ..так нельзя, R2 должен быть такого же сопротивления, как и R6.. ..чо, ноль на выходе с кривыми моделями выставить не получаетцо..?...

..да, и карту токов не забудь..гляну ради любопытства, как диф перекосило..

..а с нормальными моделями все получаетцо даже с родными номиналами..





..а это твой меандр на 20 килогерцах без ФНЧ и Цобеля (улыбнуло, когда ты мне про него втирал, ибо тут сразу видно большую постоянную времени цепи ООС )..



...ради прикола - сравнение амплитуд трех частот: 1,10 и 20кГц..



..ну и канешна же, АЧХ..



..похоже, что картинку с меандром ты тоже из моего файла взял, поскоку уменьшить постоянную времени в ООС никто так и не догадался..

Я бы, не меняя ничего принципиально -не потому, что не следует, немного бы изменил коррекцию и добавил резистор во второй каскад- ПО МИНИМУМУ.
Судя по коррекции оригинального усилителя, он явно для радио с подавлением помех за полосой демодулированного радиосигнала.

Нет такого номинала 402 Ом.

Мне пиариться нет смысла. Я не Путин. Мне нужно научиться пользоваться КАПом. Поэтому я выложил своё.

Добавлено after 5 minutes 46 seconds:

В том то и проблема: добиться приемлемого результата с оригинальными моделями. Я этот громкоговоритель использую в конторе как УНЧ компа. Звучание же лучше китайских колонок SVEN стоимостью до 1000 руб. Имею в виду не мощность, а естественность звучания.

Так поправьте коррекцию и входной ФНЧ. Выставите ток покоя ВК около 20 мА, чтобы не разгонялся сильно от нагрузки. Если не трогать 390 Ом, то можно уменьшать R10 - 560 Ом до 510, чтобы ток поднять. С9 - 5-10 пФ, C11 лучше 47 мкФ, С12 - 4.7 -10 мкФ, входной электролит 1-2 мкФ, если не ставить пленочный 470 нФ. Резистором R3 или R5 - Ноль на выходе по постоянному току +/- 5 мВ.

Спасибо. Попробую в реале.

Добрый вечер, не знаю в какой теме задавать вопрос, по этому спрошу тут(и ещё в одной:))
Собственно что нужно.. Есть стерео ресивер, к нему подключены колонки. Хочу к нему ещё саб подключить, запаса мощности у ресивера достаточно, но выхода под саб, естественно, нет.
Возможно ли такое вообще, без вреда обоим, т.к. саб же надо к обоим каналам подключать.

Гуглится элементарно: http://magnitola.info/showwiki.php?titl ... -+акустика

здравствуйте ФНЧ с частотой среза 14 - 15 КГц, лучше второго порядка простой надо

Fср=14,6 кГц

спасибо буду чертить ,он нужен для приемника чм с узкой промежуточной полосой и усилителя

Вот в приемнике с низкой ПЧ стоит такой же фильтр сделанный на VT12
http://www.radiocxema.h1n.ru/2018/03/23 ... сложности/

Спойлер

у меня не стабилизированное питание как это скажется на работу фильтра

Посмотрите, правильно ли я настроил на напряжение 12 в.
Великоваты токи через ОК. Не удается найти компромисс.

В модели R9=2k R10=620 Ом Ток покоя 6.5 мА. На практике R9 сделать из двух резисторов ,один из которых переменный ( не проволочный) -1.5-2kOm, постоянный 1кОм.

..к ДК тоже есть вопросы..

Исправил стабилитрон и R9=2k, R10=620 Ом. Теперь мощность приемлемая.
Пошёл паять.

Котаны, нужен совет. ТЗ: Имею источник аудиосигнала, его необходимо распараллелить на 4 УНЧ с независимой регулировкой громкости каждого канала. Правильно ли я понимаю, что потенциометры на входах УНЧ будут влиять на общий уровень входного сигнала? Как обойтись малой кровью? ОУ или на транзисторе повторитель замутить? Всем сметаны!

BA3853BFS
