Нашлись так же и адекватные участники, которые нормально общаются) Спасибо, кто выложил схему. Это именно то что собрано, только без систем защит, диагностики, и лампы индикатора. Вопрос ,похоже к двуполярному БП. Как уменьшить пульсации на его выходе?

А с чего Вы взяли, что проблема в нем? Отпаяйте один вывод С8 или просто замкните вход выходного каскада на землю - если фон останется, можете копаться в двухполярном источнике питания, если исчезнет - фонит ламповая часть...

Качественной фильтрацией.

Не обязательно. Это и наводка может быть.

Но есть более толстый вопрос. Предвариловку я вижу - а где сам усилитель ? Или это вся конструкция ?

IRFZ24 - это и есть "усилитель"...

На схеме весь усилитель.

...В этом усилителе два узла, определяющие его необычность и индивидуальность: регулятор громкости с распределенной частотной коррекцией и формирователь выходного сопротивления... Если эти узлы "присобачить" к любому исправному усилителю (да хоть на ширпотребовской TDA2030...), звучать он будет точно так же (а может, и лучше...)

Хорошие характеристики TDA2030 во многом определяются его интегральной реализацией.

...Приличный РГ с более-менее удачной ТК делает звучание даже простого усилителя гораздо более комфортным, этого только аудиофилитики не понимают...

Занятненько написано.
Типа а я andersar, схемы выложить не могу .
А уж картинки своей конструкции - тем более.
andersar, КАРТИНКУ ПОКАЖИТЕ.
Конкретной своей конструкции.
Покажите? Или как?
Без картинки тема для МЯВЫ.

Неее, тогда это только лишь для мышей ! Класс Тссс !

Или он для наушников ?

Добавлено after 1 minute 45 seconds:
andersar, приложите схемы, платы и фото всего именно того, что действительно сделано, а не модернизированной неизвестно как. Здесь нет телепатов. Их вообще, наверное, нет нигде.

Будет фото, раз тема пошла немножко

Добавлено after 8 minutes 34 seconds:
Вот вид снизу

Добавлено after 48 seconds:
Вид сверху

Да уж. Работа сделана большая.
Занятно, а почему такая странная схема выбрана?
Существует множество схем на транзисторах или на лампах,если кому лампы интересны, причём такие которые нормально работают.
И всего несколько гибридных.

Так на картинках показана конструкция из отдельных блоков на отдельных платах.
А как наладка то делалась?
Каждая плата после сборки индивидуально налаживалась? Или как?
Фон то 100 Гц когда появился?

Работа проделана серьёзная. Для борьбы с 100 Гц фоном нужно попробовать сделать отдельную плату фильтров сразу после диодных мостов.

Разбил схему на блоки. Каждый старался отстроить. Потом все соединил. Все работает в целом. Мощность заявленная. Полоса не 780кГц, а 130кГц. Схема выбрана эта из-за того, что разработчик наиболее подробно описал, как все работает, в отличии от описания схем «тру» ламповых, где вокруг выходных трансов сплошная алхимия и метафизика. Это мое первое собранное устройство. Есть фон 100Гц. Он сразу при включении и зависит от напряжения двухполярного БП. У него три положения. Думаю, куда копать?

Наиболее вероятно, что фон попадает по цепи сеточного питания. С него надо и начинать.

Вот это был мой первый усилитель:
а это, второй:

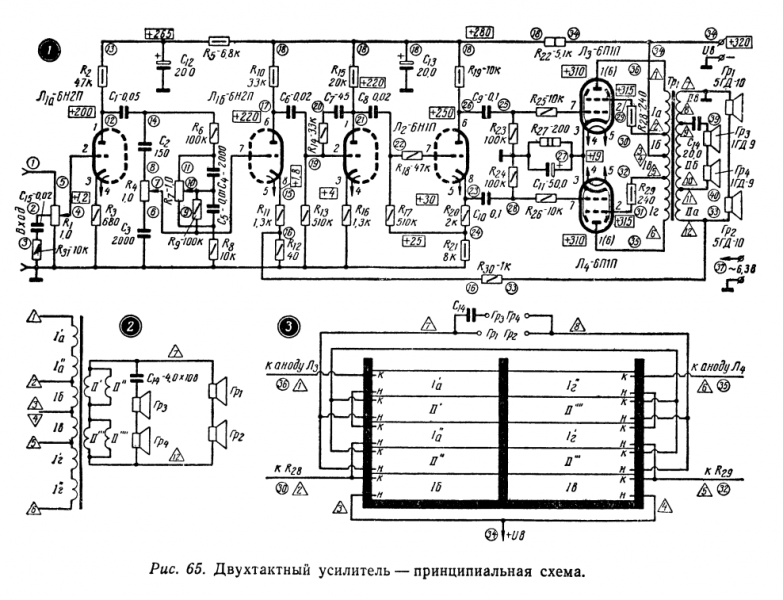

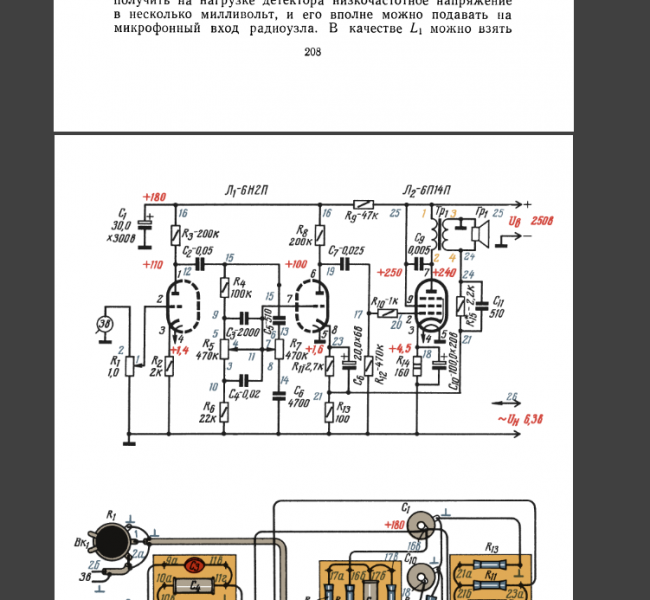

В книжке схемы начинаются с двухсотой страницы, до этого сплошное объяснение, что к чему.
Никакой метафизики с трансформаторами, подробное описание конструкции.
Книга легко ищется - Сворень 1965.

Добавлено after 40 minutes 32 seconds:
Строить сейчас усилитель на лампах можно, но в качестве первого шага. Это должно быть не извращение, как нирвана, а самый обыкновенный двухламповый усилитель.
Ламповый хорош тем, что не может быстро сгореть от любых ошибочных действий при настройке и проверке, и даже при неправильной сборке.
Желательно повторять все рекомендации по монтажу. Обязательно измерять и сравнивать с заданными (или известной нормой) интересующие параметры.
Например, уровень фона 100 Гц может оказаться вполне нормальным для данной схемы, хотя и не устраивает.
