Господа, а у меня вот такой вопросец... Подружка попросила "нормальную виниловую вертушку", потихонечку ковыряю 122ю Вегу. Задача- встроить корректор. Собственно, была изготовлена "народная" платка на NE5532, SMD-edition (кроме конденсаторов в цепях коррекции), всё мелкое. Питание отдельное, от собственного трансформатора, тем более что оно там двуполярное. "Земля" тонарма соединена с несущей панелью. От колодки с проводочками тонарма уходит до корректора шнурок: два провода по две жилы в экране. Причем "холодный" провод соединяется с экраном уже в корректоре. "Холодные" провода с "землей" на панельной колодочке не содиняются. Так было сделано в результате нескольких экспериментов, в таком варианте фон минимален. Мало того- панель не соединена с "землей" стабилизатора скорости. Соединять пробовал- ничего окромя дополнительного треска это в сигнал не добавляет, а если оторвать- то вообще без разницы, включен мотор или не включен. Итого, резюмирую: провода от головки до корректора экранированы (трубкой тонарма и оплеткой шнуров), общая точка соединения земель- одна, в корректоре. Всё по-феншую.
На что жалоба: в принципе, схема почти не фонит. То есть если поднять микролифт и закоротить головку- можно сказать что вообще не фонит. На максимальной громкости только что-то слышно. А вот если микролифт опустить- фон существенно увеличивается. Мало того- появляется небольшой трекс (который полностью пропадает, если коснуться пальцем "земли"), причем даже когда схема управления мотором обесточена. Предполагаю наводку. Прослушивать пластинки на малой и средней громкости не мешает, однако ж неприятно. Для эксперимента изготовил по-быстрому маленькую платочку на к548ун1а, в принципе- штука сама по себе годная, но фонит раза в два сильнее. Мало того- у меня в комнате работает фиговина, каждые три секунды посылающая в радиорозетку радиоимпульс на частоте 433 МГц- корректор его отлично "принимает". Работающий рядом мобильник дает такой же эффект. Корректор на ne5532 такого себе не позволяет.
И вот я это всё к чему... У меня валяется алюминиевый экранчик от старого радиоприемника, полностью закрытый, разборный, из двух половинок. Стоит ли корректор туда впихивать, оставив снаружи только питание и выходные разъемы? Насколько вообще критично впихивание корректоров в подобные экраны? Пермаллоя нет вообще, листовой меди тоже. О внешнем корректоре и речи быть не может- девочка такого ниасилит. Меня просто плата на к548 навела на мысль, что такая фигня может оказаться полезной... бо черт его разберет на что там наводка- на голову или таки на корректор. Или не стоит мучаться, эффекта не будет?
В общем- полностью согласен, но в частности- бюджет стремится к нулю. Пр том, что нужно "маленькое и плоское". Так что на выбор- или китаец с пьезоголовой, или вот она.
Транс в этой Веге - полная хрень. Выкинь. Корректор можно впихнуть в нишу из под выкинутого транса. Для питания ЭПУ собери простенький стаб на 18В на той же LM7818 (20 рублей в Чип-Дипе). Питание стаба возьми от питания корректора. В плате ЭПУ выкинуть "стабилизатор" - D1, D2, R1, VT1. Вместо D1 и D2 впаять перемычки. Вместо выброшенного VT1 поставить LM7810 (цена вопроса в Чип-Дипе - 35 рублей) (Выводы: 1 - в место коллектора, 2 - базы, 3 - эмиттера) . На выход стаба повесить конденсатор 220мкФх16В вместо С2. И, по возможности, замени голову хотя бы на Аудиотехнику 91. В любом автосервисе, занимающемся шумкой, можно попросить обрезки виброизоляции (2мм), лучше без фольги, с бумажным покрытием. Этими обрезками проклеить весь корпус. Не будет греметь, вес увеличится.

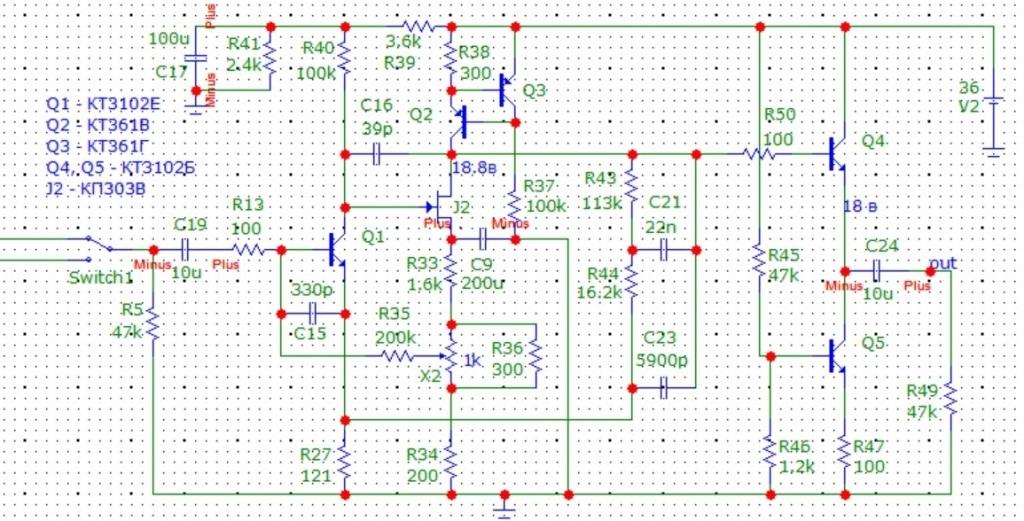

Господа! Нужная тема, но почему то заглохла. А ведь много есть что еще сказать. Как то я в теме" Расчет цепи коррекции RIAA", упоминал про винил корректор от легендарного усилителя Бриг-001. Покрутил его в Micro-Cap и он показал хороший результат. И вот я решил его попробовать в железе. Но выход у него высокоомный и пока думал как сделать, случайно на ютубе увидел картинку, уже готовое решение и именно для этого корректора. Сколько потом искал, не нашел и автора, на кого бы сослаться не нашел. Может потом найду. Этот автор присоединил к этому корректору эммитерный повторитель с динамической нагрузкой, вот я его и повторил. Настройка очень простая, резистором 1ком установить на выходе половину напряжения питания. Корректор выдал очень хороший звук, я бы сказал, очень хороший. Я специально поставил все транзисторы советские, подобрал только по коэффициенту усиления и не ошибся. Вышло так, что на данный момент у меня это основной корректор, теперь я с ним другие сравниваю. Выходит что и в семидесятых наши инженеры чего то стоили ( Лихницкий, Ратаев) , раз их корректор , их схемное решение и через 50 лет работает, да еще как.
