 Заголовок сообщения: Помогите определить электронный компонент.
СообщениеДобавлено: Пт дек 12, 2025 14:37:11
Родился
Аватар пользователя

Зарегистрирован: Вс сен 06, 2009 18:20:21
Сообщений: 10
Рейтинг сообщения: 0

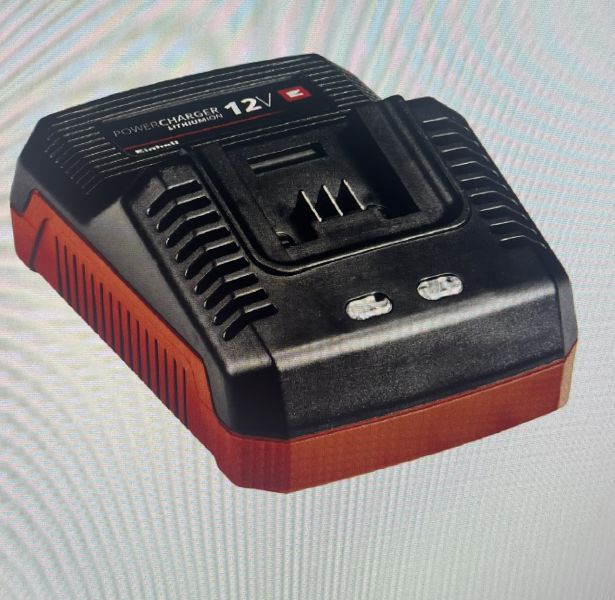

Добрый день всем форумчанам , столкнулся с проблемой в ремонте зарядного устройства от шуруповерта фирмы Einhel 12v 2A.

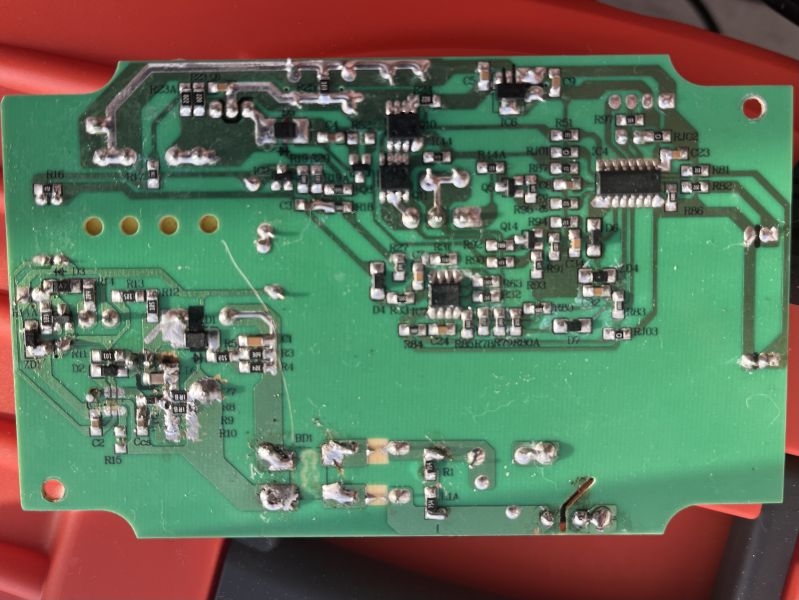

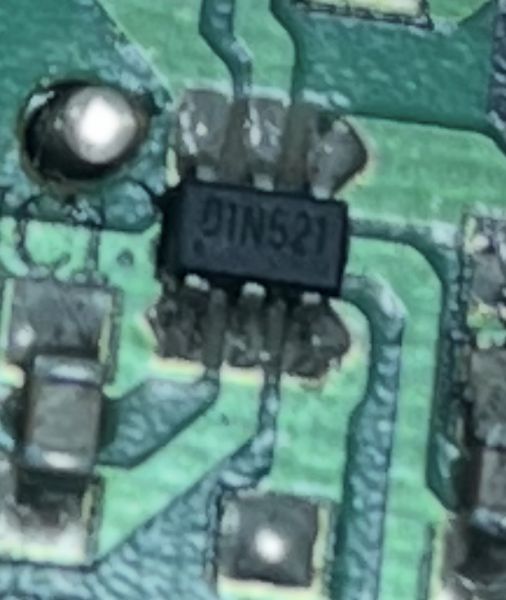

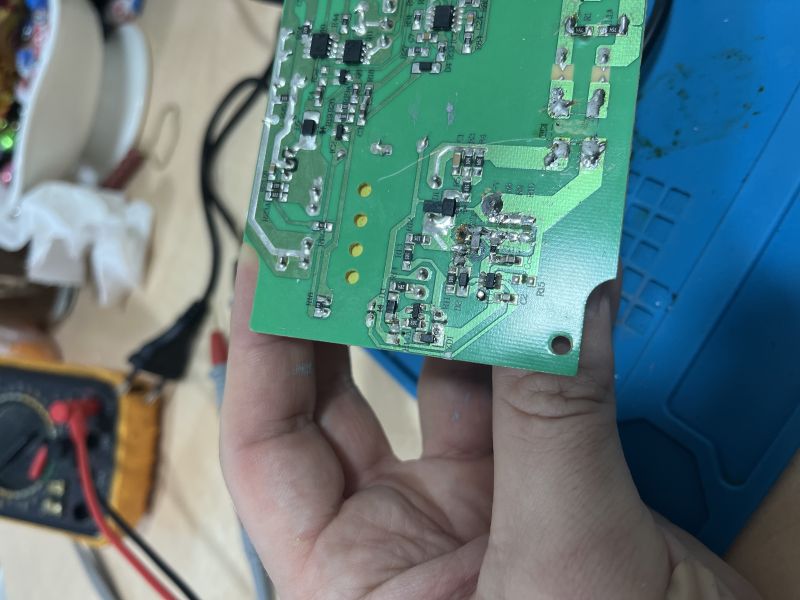

В связи с мистическими событиями внутри стрельнул шунт, силовой транзистор, диодный мост, предохранитель и по всей видимости шим контроллер, спойлер « схему данного зарядника найти я не смог». Маркировку ШИМ-а вижу, но ничего про него найти не могу. Буду рад любой полезной информации. Фото прилагаю .

Изображение Изображение Изображение


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите определить электронный компонент.
СообщениеДобавлено: Пт дек 12, 2025 21:43:50
Друг Кота
Аватар пользователя

Карма: 80
Рейтинг сообщений: 1077
Зарегистрирован: Ср мар 25, 2015 15:25:51
Сообщений: 5797
Откуда: ст. Новоминская
Рейтинг сообщения: 0
Можно поставить OB2263, OB2273 и много других с подобной схемой включения. Учитывая разницу в подключении по третьей ноге.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите определить электронный компонент.
СообщениеДобавлено: Сб дек 13, 2025 11:45:41
Родился
Аватар пользователя

Зарегистрирован: Вс сен 06, 2009 18:20:21
Сообщений: 10
Рейтинг сообщения: 0
Можно поставить OB2263, OB2273 и много других с подобной схемой включения. Учитывая разницу в подключении по третьей ноге.


Учитывая, что в моём случае на 3 ноге отсутствует задающий резистор, соответственно шим должен быть с фиксированной частотой? Например OP2273 и аналогичные ?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите определить электронный компонент.
СообщениеДобавлено: Сб дек 13, 2025 13:13:07
Опытный кот
Аватар пользователя

Карма: 2
Рейтинг сообщений: 43
Зарегистрирован: Пт апр 15, 2011 21:11:22
Сообщений: 748
Откуда: Россия
Рейтинг сообщения: 0
Можно поставить OB2263, OB2273 и много других с подобной схемой включения. Учитывая разницу в подключении по третьей ноге.

... Например OP2273 и аналогичные ?


Попробуйте подобрать что нибудь из этого посмотрев по выводам и схеме включения https://antenna-dvb-t2.ru/PWM_controllers.php


Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: Помогите определить электронный компонент.
СообщениеДобавлено: Сб дек 13, 2025 14:08:24
Электрический кот

Карма: 7
Рейтинг сообщений: 37
Зарегистрирован: Ср дек 11, 2019 12:13:29
Сообщений: 1019
Откуда: Север М.О.
Рейтинг сообщения: 0
Есть вероятность, что это из этой серии https://static.chipdip.ru/lib/284/DOC012284624.pdf


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите определить электронный компонент.
СообщениеДобавлено: Сб дек 13, 2025 20:45:17
Друг Кота
Аватар пользователя

Карма: 80
Рейтинг сообщений: 1077
Зарегистрирован: Ср мар 25, 2015 15:25:51
Сообщений: 5797
Откуда: ст. Новоминская
Рейтинг сообщения: 0
Учитывая, что в моём случае на 3 ноге отсутствует задающий резистор, соответственно шим должен быть с фиксированной частотой? Например OP2273 и аналогичные ?

OB2263 и 100 кΩ на третью ножку. Китайцы так и проектировали плату под большое разнообразие ШИМ-контроллеров в корпусе SOT23-6.
