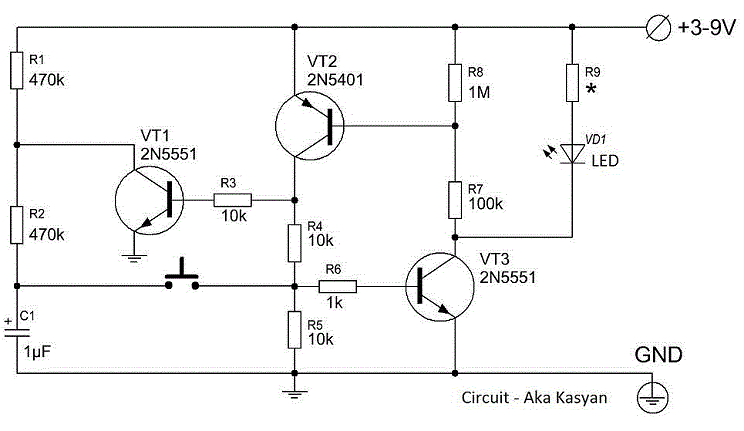

При подачи питания все ключи должны быть закрытыми. Нажал кнопку, светодиодик загорелся. Еще раз нажал - светодиодик вырубился.



Я собрал все в точности как по схеме, на макетной плате. Но при включении питания светодиод изначально включен. На кнопку не реагирует. Подскажите уважаемые что не так может быть?



Сюда перенес.
aen

Для начала, нужны фото как спаял. Со всех сторон. И чтобы было видно нормально.

Сервер временно недоступен

так что жди
или исчи другой ресурс для загрузки

Кидаю фото. Паял на скорую руку, на абыкак чтоб проверить. Сфотал как смог, чуть позже могу по лучше выложить.



P.S. Модератор в моем первом сообщении вставил схемку.

Проверил в симуляторе, схема не работает, хотя, если уменьшить R1, R2 до 47к то всё работает. В принципе эти сопротивления могут немного отличатся от указанных.

Просто, вы не дождались в симуляторе заряда С1. Уменьшив номиналы, вы сократили время вашего ожидания от начала симуляции до нажатия на кнопку.

Не, при R2 в 470к не удаётся добиться работоспособности, хоть сколько жди. Но это наверняка еще и от параметров транзисторов может зависит. R1 можно оставить как есть, не влияет.

Вы говорили про симулятор. В Multisim12 всё работает с теми номиналами, которые указаны на схеме. Транзисторы - те же.
Единственное, не надо ставить на место С1 электролитический конденсатор (там желательна керамика).

Я в LTspiceIV проверял, транзисторы дефолтные, конденсатор идеальный.

В общем разобрался в проблеме. Схема рабочая, но заработала только после того как я очень тщательно отмыл спиртом плату(только после пятой промывки заработало все, схема очень чувствительная ко всему, срабатывает от простого прикосновения). От аккума не работает, а от блока питания на 5v вполне, но на входе нужен кондер для стабильной работы. Я поставил на 100uf 50v и это заметно прибавило в стабильности и предсказуемости работы этой схемы.

P.S. Добавил на выходе tip42 чтоб иметь возможность по мощней давать нагрузку. Нагрузка будет на 3A, транзистор написано что до 6A вывозит. Надеюсь радиатор не понадобится....

Добавлено after 2 hours 48 minutes 48 seconds:
UPD. Обнаружились просадки на выходе транзистора TIP42 который подключил в схеме заместо светодиода...Питание 5V, потребитель потребляет рывками от 0,5А до 2,5А и в момент пика потреблений ток проседает аж плодь до 4.8V. Как я понимаю транзистор виноват? Как побороть или заменить чем?

Эта схема не cможет обеспечить ток 3А на выходе (вернее необходимый ток базы VT3) без доработки, например замены VT3 на мосфет или дарлингтон, но первый должен быть достаточно с низким пороговым напряжением, хотя бы те же IRFZ / IRLZ44, а у второго для 5В питания слишком большое падение к-э

Подойдет ли такой транзистор? https://www.chipdip.ru/product/irfz44v

Подойдет, они нормально 5ю вольтами управляются при не слишком больших токах.

Спасибо! Я заеду сегодня и прикуплю его. Отпишусь как в действии прогоню все.

Вобщем попробовал. Один фиг просадки тока есть. У меня на входе 5.18v, обязательное условие что падать должно не ниже 5.00v.

В итоге нашел реле на 5v 5a, размером с транзистор. Ток потребления 25ma(просадок вообще нет). Получается это реле лучше по всем параметрам, пришлось его поставить.

по моему посту Пт дек 08, 2017 10:16:05 все таки замучал я схемку, и с не большими изменениями она успешно запустилась, изменения были в виде упрощения и подбор номиналов, так что собирать можно для высоких токов и напряжений.

Здравствуйте форумчани, мелкий вопрос:
надо для одного дела сделать электро-тумблер, при подаче сигнала на один вывод включало и вырубало, выбор пал на эту схему
как раз была к561тм2(аналог), спаял, тыкнул пальцем на вывод сигнала, светодиод врубается, и через пару сек тухнет. Я налажал что-то, или схема так и робит, или же микросхема с траблом?
