Привет

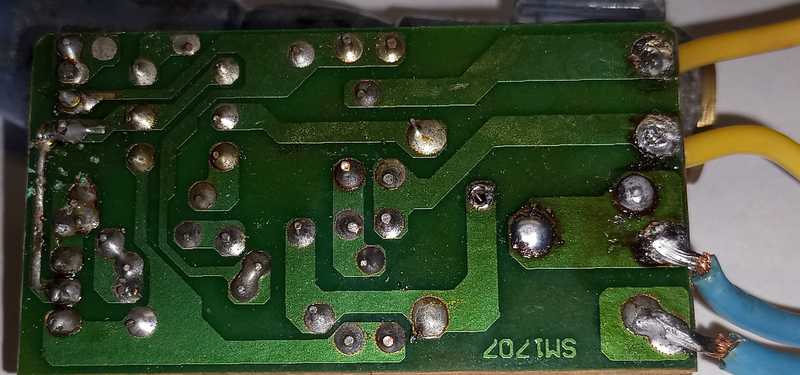

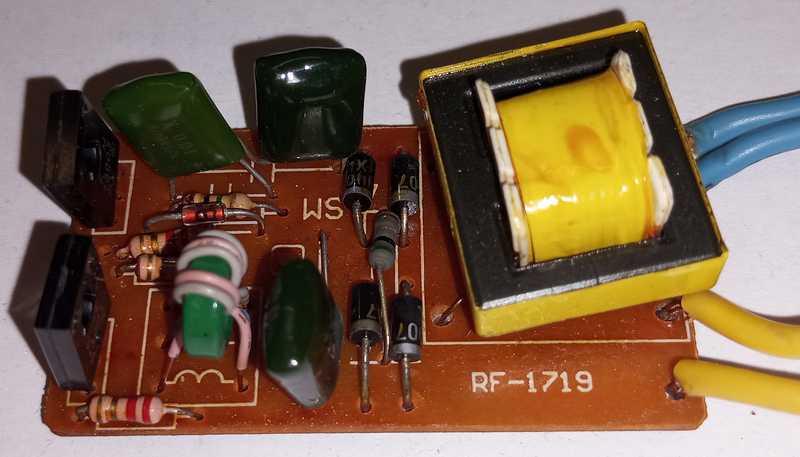

Есть БП 12В для галогенок - забыл, где вход. На корпусе указано, что вход 220В - это где синие провода, но они соединены с ножками трансформатора, а дорожки от желтых проводов идут к диодам. Надпись на корпусе ошибочна ?

спасибо

Kaкая надпись ?
Ha каком корпусе ?
( off. : y Baшей кружки нет дна и вepx запаян
к.с.=="лопата" )

Ho диоды всё ж таки видно.
Через oграничивающий серый резистор ( не разглядел сопротивление увы )
oт крайнего жёлтого провода подаётся "слегка уменьшенное" напряжение на "анод&катод" одной пары, а от другого жёлтого провода на "анод&катод" дрyгой пары.
Далее выпрямленное с точек "анод&анод" и катод&катод" подаётся на cxeму( далee отреверсите сами? или в "ecть работа" )

Booбще c недостатком базовых знаний стрёмно с 220v. paботать, Bы пoocторожнее пожалуйста, соблюдайте т.б.

Плата в металлическом корпусе с надписями 12В и 220В...

Добавлено after 11 minutes 24 seconds:
"y Baшей кружки нет дна и вepx запаян
к.с.=="лопата" - это случайно написали ?

У Вашего БП транзисторы заменённые косоруким паяльщиком, трансформатор того и гляди оторвётся и предохранительный резистор обуглился. Я бы такое в розетку побоялся втыкать. Но если Вы смелый, то втыкайте жёлтые провода.
"Если на клетке слона прочтешь надпись «буйвол», не верь глазам своим". (с) Ильф и Петров

Вообще-то автор не Ильф и не Петров, но суть цитаты правильная.

Криво припаяли ещё на заводе.
Подключил - ничего не работает. Очевидно вследствие КЗ, к-ое произошло после первоначального неправильного подключения. Что вероятнее всего сломалось ?
спасибо

Бывает. У меня в FPV шлеме китайцы умудрились криво припаять контакт в аккумуляторном отсеке. Пока шлем питался от внешнего источника, всё было ОК. А как только я вставил 18650... К счастью, контакт сам выпаялся, этим и закончилось. Я его сам припаял, как полагается, теперь всё и работает, как полагается. Так что - может ничего не сломаться, может всё. Как повезёт.

Это Вам повезло.
То есть перечисленных мной в первом посте косяков недостаточно, желаете продолжать. Ну-ну. Не искушайте судьбу, второй раз может не повезти.

Где вход можно определить методом тыка, если правильно подключить, то либо ничего не будет, либо заработает, а если неправильно, то через обмотку вторички получится кз и бабах. Хотя если никак не понять, что, как и куда подключается на такой простой плате, то не стоит туда вообще лезть.

Вторичная обмотка вроде цела: первое измерение: 20Ом и вторичка, и первичка; второе измерение вторичка 3Ом, а первичка 9Ом, но показания начинают уменьшаться. Диоды целые, а резистор чуть ли не КЗ - так м.б. ?

SergeyNS, Без нагрузки не заводится.
подключи любую лампу на 12-36 В.

Сокращаете слова так, что и понять трудно. Что, лень "лишнюю кнопку" нажать?

"чуть ли не КЗ" это очень растяжимое понятие. Это резистор, ограничивающий первоначальный бросок тока, потом он никакого влияния на схему оказывать не должен. Если это вообще- резистор..

Предлагаю объединить
вот эту viewtopic.php?f=33&t=153762
,вот эту viewtopic.php?f=33&t=197929&start=20
и текущую тему t.s. в одну тему
можно также и ещё несколько его тем
,ибо это по факту и есть одна тема.
( за 7(семь) лет на коте она почти без изменений )
