Помогите опознать девайс.

Gudd-Head

Похоже на импульсный трансформатор.
Если прозвонить, есть обмотки?

Реклама

MyxoMop

Gudd-Head писал(а):

Похоже на импульсный трансформатор.

Он и есть. БТИ4 (блок трансформаторов импульсный)

Реклама

Gudd-Head

Только БТИ4 выглядит по другому (выводы штырьковые, а не планарные) и выводов больше - 4 или 3 трансформатора в блоке.

piligrim130

Там корпуса разные бывают -
http://www.155la3.ru/datafiles/bti1_bti5_tu_1981.pdf

Реклама

Эиком - электронные компоненты и радиодетали

dima3477

Да он и есть только обозначение или сократили или более поздние разработки....
Спасибо за наводку :beer:

Реклама

Gudd-Head

piligrim130 писал(а):

Там корпуса разные бывают -
http://www.155la3.ru/datafiles/bti1_bti5_tu_1981.pdf

Ичо? Тут тоже БТИ4 со штыревыми выводами.

Реклама

gsmart

Доброго времени суток, наткнулся на такое видео, что это за вундервафля, катушка Тесла какая:
https://vt.tiktok.com/ZSU5nNaut/

AlexS4

УНУ « Комплексный высоковольтный стенд (КВС) большой мощности для испытаний и исследований технических объектов на стойкость к воздействию электромагнитных полей

Генератор импульсных напряжений ГИН 6МВ ВЭИ СССР 1978г
-длительность импульса от 50 до 7500 мкс;

максимальное импульсное напряжение на выходе до 6 МВ (грозовой испытательный импульс) и до 4 МВ (коммутационный импульс);
запасаемая энергия до 1,33 МДж;
емкость в ударе 50 нФ;
длительность фронта импульса от 1,2 до 600 мкс;

https://vniitf.ru/article/vnits

Соник

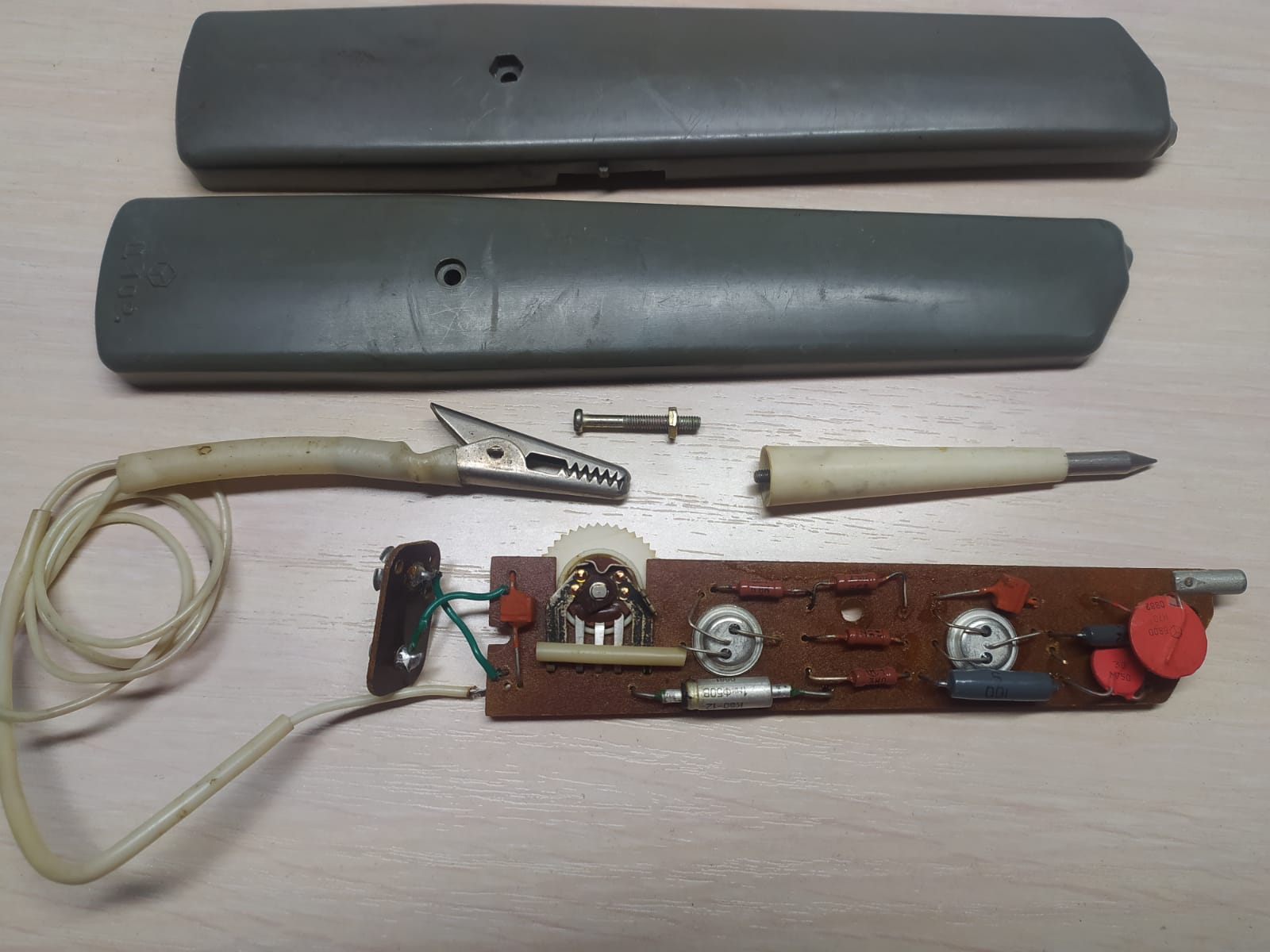

Привет. Помогите опознать щуп на двух П416. Цена 1 рубль :)))

И никакой маркировки. Питание от кроны.

Реклама

Gudd-Head

нахуя?

Nranddek

Цитата:

4. Малогабаритный прибор для обнаружения неисправностей в телевизорах, радиоприемниках и другой бытовой радиоаппаратуре посредством прослушивания звука в динамике проверяемого устройства, наблюдения изображения на экране телевизора или подключения на выход проверяемого устройства другого индикатора (вольтметр, головные телефоны, осциллограф и т. п.).

Прибор позволяет проверять в телевизорах: сквозной канал, канал изображения, канал звука, цепи синхронизации, линейность кадровой развертки; в радиоприемниках: сквозной тракт, канал УПЧ, детектора и УНЧ.

Прибор представляет собой генератор сигнала сложной формы. Низкочастотная составляющая сигнала имеет частоту повторения 200— 850 Гц. Высокочастотная составляющая имеет частоту 5—7 МГц. Указанный сигнал позволяет получать 2—20 горизонтальных полос на экране телевизора и звук в динамике.

https://www.qrz.ru/schemes/contribute/m ... atory.html

рис. 72

Муркиз

Обыкновенный мультивибратор в корпусе. Кстати, весьма ункциональная штука . Подобным пробников до сих пор пользуюсь.

АлександрЛ

Соник писал(а):

щуп на двух П416. Цена 1 рубль :)))

Вот он:
https://www.rw6ase.narod.ru/index1/prib ... /prib.html

Спойлер

Инструкция: https://www.rw6ase.narod.ru/index1/prib ... instr.djvu

AlexS4

Цитата:

Прибор для обнаружения неисправностей в телевизорах с 1989 года выпускал Псковский завод Тиконд.

...а схемотехника и элементная база ~ 1969

Соник

Ничего удивительного, просто завод собирал из того, что лежало на его складах... :)))

Радиодетали тогда стоили дорого и были в дефиците.

dima3477

Соник писал(а):

Ничего удивительного, просто завод собирал из того, что лежало на его складах... :)))

Радиодетали тогда стоили дорого и были в дефиците.

Сейчас детали так же стоит дорого, если это не фейковый Китайских хлам с али и озона :tea:

АлександрЛ

dima3477 писал(а):

Сейчас детали так же стоит дорого, если это не фейковый Китайских хлам

КТ315 времён СССР-
http://www.155la3.ru/images/kt315d.jpg
Написано- "цена 20 коп"
На среднюю зряплату :)))

в СССР- 150 руб, их можно было купить 750 штук
КТ315 сейчас:
https://www.chipdip.ru/product/kt315v1- ... 9000576640
https://www.chipdip.ru/product/kt315g-t ... kt13-63532
13~15 рублей, и, на сегодняшнюю "среднюю зарплату" в 50 000 их можно купить примерно 3400 штук...

зы.. В 1986 году у нас на работе получили две штучки 140УД1 по цене 120 рублей за штуку.

AlexS4

есть и по 2-5руб отечественные мелкие
https://www.chipdip.ru/product/kt234v9- ... 9000576817
https://www.chipdip.ru/product/kt315g-t ... 8033487535

но c китайцами все равно не потягаться, пока есть возможность покупаем всякие KEEN SIDE итп по 0.3..0.5р но уже на проектировании смотрим чем заменять ежели чего

watchmaker

Цитата:

Ничего удивительного, просто завод собирал из того, что лежало на его складах...

Ещё пример. Транзисторный будильник "Слава" 5338 всегда (даже во второй половине восьмидесятых!) снабжался германиевым транзистором П41 или П42, хотя в этой схеме прекрасно работает кремниевый.

Соник

И что?
