Но у меня такие усилители, я с ними пробую.

Я тоже собирал когда в детстве то из журнала "радио" какой то усилок ...и он работал, но выходники уходили в саморазогрев , несмотря на то что какой то маломощьный транзюк который отвечает за термостабилизацию, монтировался на большом радиаторе выходника. А Арсланова работал норм

Бывают разные причины. меня интересует, не могло ли произойти так, что номиналы были уменьшены, а базовый ток стал другим, что, возможно, повлияло на ток коллектора.

Режимы транзисторов по постоянке померь и здесь приведи. 20% отклонение твоих резисторов от номинала - не самое сильное воздействие на этот усилитель на свете. Раньше даже прям такие резисторы были, с точностью в 20%. Ничего, работали...

Я ему об этом написал,ему пофигу видимо-ни да ни нет!

Общий, база.

эМитер, база, . Напряжение на коллекторе.
Эти — параметры.померить

Те напряжения,которые у тебя на схеме написаны.Измерения относительно общего провода питания,результаты выложи сюда.И какие детали ставил?

Добавлено after 1 minute 15 seconds:
Динамик пока отпаяй,сигнал не подавай.

Дифференц. каскад. 770 мВ базы q3, 110 мВ базы q5, минус 610 мВ базы q7, 5 вольт базы q6, 5-2 вольт. Напряжение питания 11,6 вольта.

Сколько на эмиттерах Q6 и Q7?Питание должно быть двуполярным +-9 вольт!
Откуда эта схема?В первоисточнике вместо D2 стоит резистор.

Добавлено after 1 hour 18 minutes 1 second:

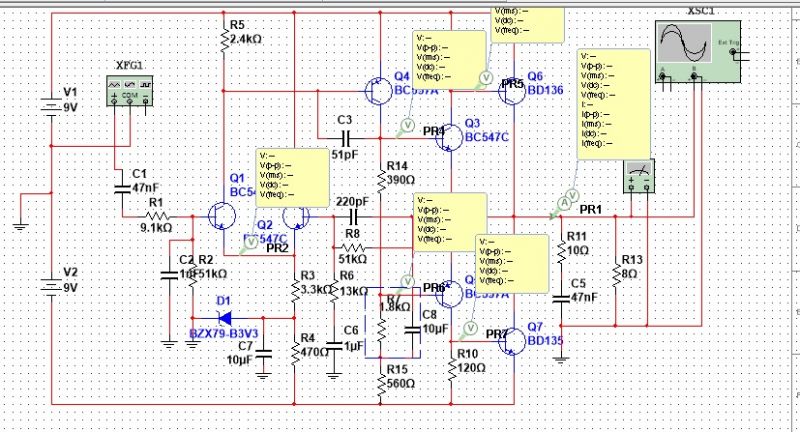

В мультисим тоже бардак с напряжениями,если немного изменить схему то очень даже прилично для трехпрограммника.

Первоисточник

И схему выложил ТС. Где-то давным давно

Вот и настораживает эта схема-как на диоде Д18 может быть падение 1,15 вольт?Нашел схему Электроника ПТ-3С https://radiostorage.net/uploads/Image/ ... 2-19-2.png ,так там вместо диода стоит резистор 390 Ом,вот я его себе в мультисим и поставил-R14,картинка выше,и все завелось.

При включении усилителя напряжение составляет всего 11 вольт, что является недостаточным. В рабочем состоянии напряжение от блока питания достигает 14 вольт. В трехпрограммных устройствах использовались разные трансформаторы, однако причина снижения напряжения остается неясной. Возникает ощущение, что нагрузка на систему слишком велика. При подключении усилителя с напряжением 14 вольт, оно падает до 11-7 вольт.

Так попробуй изменить схему как в ссылке выше(мой предыдущий пост),там только диод заменить на резистор и убрать подстроечный резистор,в симуляторе все ок.

Я попробую сейчас собрать по-новому, немного погодя всё готово. И проведу еще эксперимент. Добавочный усилитель той же системы, но с другими деталями. Их будет два.

Ты сначала один доделай,который начал,как отладишь-сделаешь второй усилитель.
Какие транзисторы ставил (про 814 и 815 ты уже написал)?

Он сделан, лежит на стенде, я сейчас им займусь, немного погодя. П-транзистор в дифкаскад — c815y, Q4 — a1015y, остальные — c815y, a539y, аналоги, но особо не отличаются. у меня есьб c 3207------c2271d---- a1208s Надо попробовать их в экспериментах.

Наконец-то ты собрал,отладил и довел до конца усилитель,и работает просто изумительно!
Можешь фотки показать?

Я его отключил. Транзистор один припаян с тыльной стороны для эксперимента. потом еще попробую

И как звучание? Выходные транзисторы поставь на радиаторы.

Усилитель функционирует, но наблюдается небольшой дисбаланс плеч — 5,84 и 6,24. Для проверки я заменил на всякий случай выходной конденсатор на аудиокомпоненте. Используется конденсатор ёмкостью 220. Чтобы устранить перекос и выровнять напряжение между эмиттером и базой, хотелось бы уменьшить. В настоящее время разница напряжений составляет 640 мВ для одного транзистора и 590 мВ для другого. Если при проверке и изменении схемы уменьшить напряжение между электродами на, например, до 500 мВ, это поможет достичь равенства напряжений.
