 Заголовок сообщения: Re: Дифф. усилитель на ОУ вопросы.
СообщениеДобавлено: Сб дек 13, 2025 13:32:16
Электрический кот

Карма: 5
Рейтинг сообщений: 160
Зарегистрирован: Пн май 01, 2017 20:01:45
Сообщений: 1027
Рейтинг сообщения: 0
Вообще-то, схема изначально неработоспособна, т.к. имеет общую ошибку - она рассчитана на +/- питание, а здесь однополярное.
Но т.к. автор указал, что всё знает, зачем сообщать ему о такой ерунде? Он и сам мигом исправит, когда увидит чушню на выходе.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Дифф. усилитель на ОУ вопросы.
СообщениеДобавлено: Сб дек 13, 2025 15:36:55
Говорящий с текстолитом

Карма: 20
Рейтинг сообщений: 497
Зарегистрирован: Чт авг 10, 2017 20:57:51
Сообщений: 1642
Рейтинг сообщения: 0

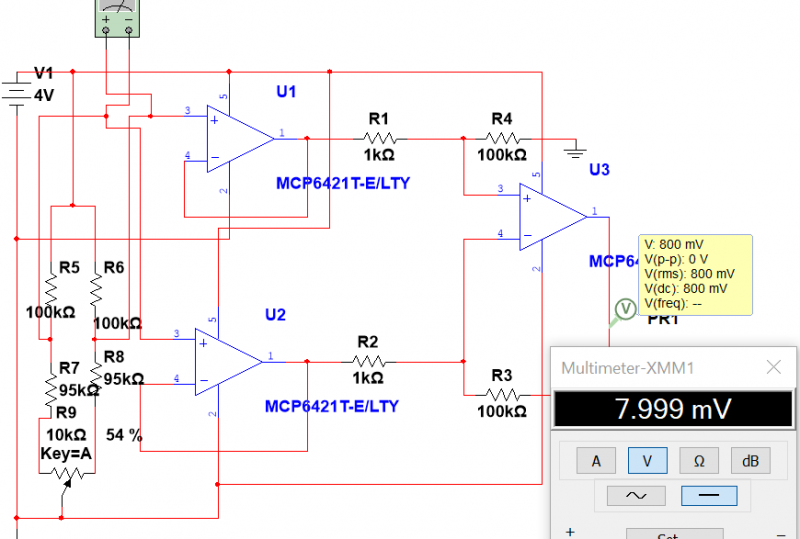

Схема работоспособна и при однополярное питание. Но .....!!!! Для разбаланс моста в ОДНУ сторону - на схеме с 50% до 70%

Напряжение на выходе моста 0 до 40mV на выходе ОУ до 4V


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Дифф. усилитель на ОУ вопросы.
СообщениеДобавлено: Сб дек 13, 2025 19:11:18
Мучитель микросхем
Аватар пользователя

Карма: -15
Рейтинг сообщений: -22
Зарегистрирован: Пн июн 03, 2024 22:29:24
Сообщений: 469
Рейтинг сообщения: 0

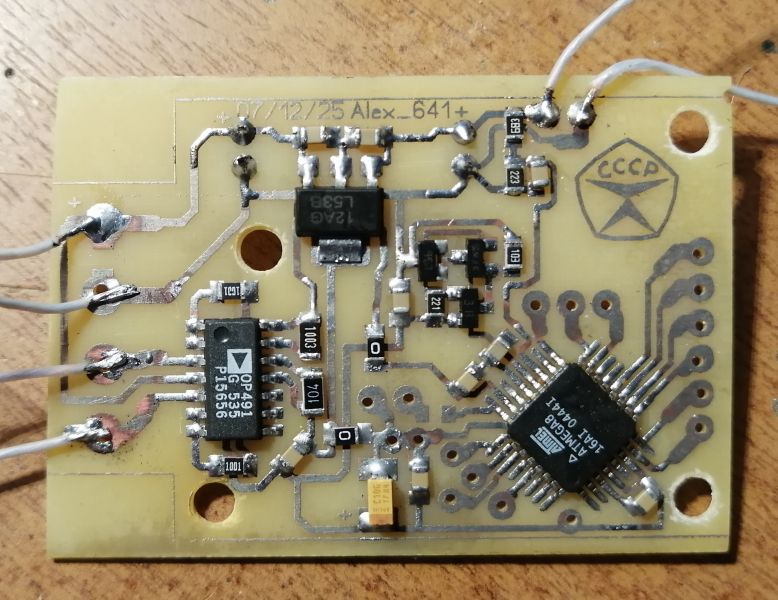

Заменил операционник на ОП491 , теперь показания напряжений похожи на правду . Напряжение с моста 0,21 мВ напряжение на выходе 24 мВ. Я внимательно читаю ВСЕ советы , огромное благодарность всем желающим помочь ! Пока думаю что если всё заработает с готовой схемой , то не буду переделывать плату, ну если не получится , то деваться некуда. Устройство для мониторинга нагрузки на намоточный вал с плёнкой.


Добавлено after 2 hours 15 minutes 26 seconds:
Да , сдвинул мост дополнительным резистором в одном плече , на входе схемы 4,9 мВ на выходе 490 мВ всё чётко , схема заработала !

Добавлено after 46 seconds:
Усиление ровно в 100 раз, как и доктор прописал .

Добавлено after 32 minutes 12 seconds:
vlasovzloy писал(а):
У четвертого входы подключил куда нибудь? Мб с него помеха лезет.

Помех нету , но .... Устройство будет автономным , с питанием от двух литиевых аккумов. Висение в воздухе входов и выхода неиспользуемого четвёртого ОУ может повлиять на энергопотребление ?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Дифф. усилитель на ОУ вопросы.
СообщениеДобавлено: Сб дек 13, 2025 20:01:10
Друг Кота
Аватар пользователя

Карма: 59
Рейтинг сообщений: 2218
Зарегистрирован: Чт янв 26, 2012 16:44:29
Сообщений: 19545
Откуда: Таксимо
Рейтинг сообщения: 0
Сдвинул ближе к половине питания?

_________________
Мои поставщики запчастей с отличной репутацией
texnomag.ru
radioremont.com
pl-1.org
4ip.info
elitan.ru


Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: Дифф. усилитель на ОУ вопросы.
СообщениеДобавлено: Сб дек 13, 2025 20:31:27
Мучитель микросхем
Аватар пользователя

Карма: -15
Рейтинг сообщений: -22
Зарегистрирован: Пн июн 03, 2024 22:29:24
Сообщений: 469
Рейтинг сообщения: 0
Сейчас накидаю в паинте.

Добавлено after 19 minutes 56 seconds:
Так как то .

U-выходное напряжение после диф. усилителя


Вернуться наверх

В сети
 Заголовок сообщения: Re: Дифф. усилитель на ОУ вопросы.
СообщениеДобавлено: Сб дек 13, 2025 20:55:15
Друг Кота

Карма: 20
Рейтинг сообщений: 814
Зарегистрирован: Пт ноя 02, 2018 16:14:36
Сообщений: 3103
Рейтинг сообщения: 0
u37 писал(а):
Вообще-то, схема изначально неработоспособна, т.к. имеет общую ошибку - она рассчитана на +/- питание, а здесь однополярное.
Входной сигнал тоже однополярный и, вероятно, начинается не от нуля.

_________________
Нет ничего практичнее хорошей теории


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Дифф. усилитель на ОУ вопросы.
СообщениеДобавлено: Сб дек 13, 2025 21:00:25
Мучитель микросхем
Аватар пользователя

Карма: -15
Рейтинг сообщений: -22
Зарегистрирован: Пн июн 03, 2024 22:29:24
Сообщений: 469
Рейтинг сообщения: 0
Да однополярный и конечно не от нуля , одинаковых резисторов не бывает . Но будет программно обнуляться так как и у любого контроллера тензо


Вернуться наверх

В сети
 Заголовок сообщения: Re: Дифф. усилитель на ОУ вопросы.
СообщениеДобавлено: Сб дек 13, 2025 21:12:07
Друг Кота

Карма: 20
Рейтинг сообщений: 814
Зарегистрирован: Пт ноя 02, 2018 16:14:36
Сообщений: 3103
Рейтинг сообщения: 0
На всякий случай напоминаю: референс надо привязать к питанию, чтобы убрать влияние его нестабильности. Мелочь, а приятно.

_________________
Нет ничего практичнее хорошей теории


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Дифф. усилитель на ОУ вопросы.
СообщениеДобавлено: Сб дек 13, 2025 21:17:49
Мучитель микросхем
Аватар пользователя

Карма: -15
Рейтинг сообщений: -22
Зарегистрирован: Пн июн 03, 2024 22:29:24
Сообщений: 469
Рейтинг сообщения: 0
Но по техзаданию мост будет внутри тензодатчика , то есть там ещё и четырёх проводная схема , так что во время предварительной настройки будут подключаться кз провода , для компенсации сопротивления проводов. Всё это заносится в память МК и потом вычитается из результата

Добавлено after 4 minutes 36 seconds:
На всякий случай напоминаю: референс надо привязать к питанию, чтобы убрать влияние его нестабильности. Мелочь, а приятно.

Ну питание стабильное вроде как . Тут более сложный вопрс в термостабилизации моста, но мост как я писал выше в тензодатчике , потому это уже не мои проблемы


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Дифф. усилитель на ОУ вопросы.
СообщениеДобавлено: Сб дек 13, 2025 21:51:21
Электрический кот

Карма: 5
Рейтинг сообщений: 160
Зарегистрирован: Пн май 01, 2017 20:01:45
Сообщений: 1027
Рейтинг сообщения: 0
И всё это вы будете делать на ADC из Mega?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Дифф. усилитель на ОУ вопросы.
СообщениеДобавлено: Сб дек 13, 2025 21:55:54
Мучитель микросхем
Аватар пользователя

Карма: -15
Рейтинг сообщений: -22
Зарегистрирован: Пн июн 03, 2024 22:29:24
Сообщений: 469
Рейтинг сообщения: 0
Да

Добавлено after 2 minutes 15 seconds:
Там 8 кб памяти для программы, 10 бит АЦП . Всего более чем достаточно !


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Дифф. усилитель на ОУ вопросы.
СообщениеДобавлено: Сб дек 13, 2025 22:00:00
Электрический кот

Карма: 5
Рейтинг сообщений: 160
Зарегистрирован: Пн май 01, 2017 20:01:45
Сообщений: 1027
Рейтинг сообщения: 0
Не обращайте внимания, подавился попкорном. Не каждый день такое увидишь.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Дифф. усилитель на ОУ вопросы.
СообщениеДобавлено: Сб дек 13, 2025 22:06:49
Мучитель микросхем
Аватар пользователя

Карма: -15
Рейтинг сообщений: -22
Зарегистрирован: Пн июн 03, 2024 22:29:24
Сообщений: 469
Рейтинг сообщения: 0
Ваще не проблема :)


Вернуться наверх

В сети
 Заголовок сообщения: Re: Дифф. усилитель на ОУ вопросы.
СообщениеДобавлено: Сб дек 13, 2025 22:47:30
Друг Кота

Карма: 20
Рейтинг сообщений: 814
Зарегистрирован: Пт ноя 02, 2018 16:14:36
Сообщений: 3103
Рейтинг сообщения: 0
u37 писал(а):
Не каждый день такое увидишь.
Что именно увидишь? ТЗ не озвучено. Ни диапазон входных сигналов, ни температурный диапазон, ни допустимая погрешность - ничего из этого неизвестно. Для многих применений схема впишется в требуемые параметры. Едва ли натяжение плёнки требует прецизионности.
