Нет. Увы. Между Vcc и gnd любой микросхемы, в обратной полярности(!) на пределе "диод", всегда будет 0.45-0.7.
Тестер видимо не правильно измерял (Старый уже) Сходил новый взял, 1.5 показывает На брюхо "+" на Vcc "-" Значит брюхо с выводом VSS соединены Получается всего два контакта не хватает CS и SIO2 Буду пробовать паять на макетку, может считает
Зарегистрирован: Сб сен 01, 2012 21:41:50 Сообщений: 73
Рейтинг сообщения:0
Ситуация такая, снял с работающего роутера Xiaomi BE7000 флешку GIGADEVICE-GD5F1GQ5REYIG@WSON8 на 128мб для снятия дампа программатором T76, и последующей прошивки новой флешки для другого роутера у которого поврежден загрузчик. Снимаю дамп несколько раз, дампы все разные имеют не значительные различия, но об этом позже... После этого ставлю работавшую флешку на плату работавшего роутера с которого и снимал, запускаю а роутер не проходит всю инициализацию Вот лог UART: СпойлерFormat: Log Type - Time(microsec) - Message - Optional Info Log Type: B - Since Boot(Power On Reset), D - Delta, S - Statistic S - QC_IMAGE_VERSION_STRING=BOOT.XF.0.3.1.1-00012-IPQ90xxLZB-1 S - IMAGE_VARIANT_STRING=IPQ9574LA S - OEM_IMAGE_VERSION_STRING=crm-ubuntu147 S - Boot Interface: NAND S - Secure Boot: Off S - Boot Config @ 0x000a602c = 0x000002e5 S - JTAG ID @ 0x000a607c = 0x001ad0e1 S - OEM ID @ 0x000a6080 = 0x00000000 S - Serial Number @ 0x000a60a8 = 0x2bb77cec S - OEM Config Row 0 @ 0x000a4048 = 0x0000000000000000 S - OEM Config Row 1 @ 0x000a4050 = 0x0000000000000000 S - Feature Config Row 0 @ 0x000a4010 = 0x0000800000000000 S - Feature Config Row 1 @ 0x000a4018 = 0x0000002000000000 S - Feature Config Row 2 @ 0x000a4020 = 0x0100300000000000 S - FM_VERSION @ 0x000a4004 = 0x00000003 S - TAG_VERSION @ 0x000a4004 = 0x00000006 S - PBL Patch Ver: 0 S - TME-L LCS: 0x0b S - I-cache: Off S - D-cache: Off B - 3413 - PBL, Start B - 11496 - bootable_media_detect_entry, Start B - 13763 - bootable_media_detect_success, Start B - 16112 - elf_loader_entry, Start B - 16578 - auth_hash_seg_entry, Start B - 22383 - auth_hash_seg_exit, Start B - 23272 - elf_segs_hash_verify_entry, Start B - 324899 - elf_segs_hash_verify_exit, Start B - 333960 - auth_xbl_sec_hash_seg_entry, Start B - 334484 - auth_xbl_sec_hash_seg_exit, Start B - 342427 - xbl_sec_segs_hash_verify_entry, Start B - 342428 - xbl_sec_segs_hash_verify_exit, Start B - 344037 - PBL, End B - 272853 - SBL1, Start B - 518835 - GCC [RstStat:0x10, RstDbg:0x600000] WDog Stat : 0x4 B - 521123 - clock_init, Start D - 976 - clock_init, Delta B - 529602 - boot_flash_init, Start D - 66246 - boot_flash_init, Delta B - 599203 - sbl1_ddr_set_default_params, Start D - 366 - sbl1_ddr_set_default_params, Delta B - 605821 - boot_config_data_table_init, Start D - 10644 - boot_config_data_table_init, Delta - (575 Bytes) B - 622017 - CDT Version:2,Platform ID:8,Major ID:5,Minor ID:5,Subtype:1 B - 626165 - Image Load, Start D - 6588 - OEM_MISC Image Loaded, Delta - (0 Bytes) B - 635406 - Image Load, Start D - 5185 - PMIC Image Loaded, Delta - (0 Bytes) B - 643275 - sbl1_ddr_set_params, Start B - 648552 - CPR configuration: 0x3a7 B - 651449 - Pre_DDR_clock_init, Start D - 0 - Pre_DDR_clock_init, Delta D - 0 - sbl1_ddr_set_params, Delta B - 697504 - Image Load, Start D - 945 - Auth Metadata D - 396 - Segments hash check D - 19642 - APDP Image Loaded, Delta - (5808 Bytes) B - 722728 - Image Load, Start D - 1071038 - TME-L FW Image Loaded, Delta - (231504 Bytes) B - 1794589 - Image Load, Start D - 4148 - QTI_MISC Image Loaded, Delta - (0 Bytes) B - 1801879 - Image Load, Start D - 915 - Auth Metadata D - 671 - Segments hash check D - 37210 - QSEE Dev Config Image Loaded, Delta - (35738 Bytes) B - 1840858 - Image Load, Start D - 5337 - Auth Metadata D - 11865 - Segments hash check D - 590754 - QSEE Image Loaded, Delta - (1407668 Bytes) B - 2432680 - Image Load, Start D - 732 - Auth Metadata D - 1769 - Segments hash check D - 64385 - RPM Image Loaded, Delta - (100892 Bytes) B - 2498804 - Image Load, Start D - 702 - Auth Metadata D - 3142 - Segments hash check D - 194102 - APPSBL Image Loaded, Delta - (458396 Bytes) B - 2697054 - SBL1, End D - 2426885 - SBL1, Delta S - Flash Throughput, 2352 KB/s (2241253 Bytes, 952748 us) S - Core 0 Frequency, 800 MHz S - DDR Frequency, 933 MHz Но, флешку не впаивал, припаялся к контактам на плате многожильными Dupont проводом длиной примерно 4см с разъемом под кроватку с флешкой Фото флешки на плате: Спойлер Возможно что из за большой частоты из за длины проводов наводятся помехи и процессор с памятью не могут прочитать полностью флешку ? Не мог же программатор повредить флешку
Сложно сказать. Я слышал про некоторые флешки, которые категорически нельзя феном паять. Велтренд в самсунгах например. Но хотя я выпаивал феном с донора, вроде не умерла. А может и криптография какая в проце и флешке защита например
Добавлено after 1 minute 23 seconds: А то что дампы разные, попрлбуй другой программатор или у этого покопайся в настройках
Зарегистрирован: Сб сен 01, 2012 21:41:50 Сообщений: 73
Рейтинг сообщения:0

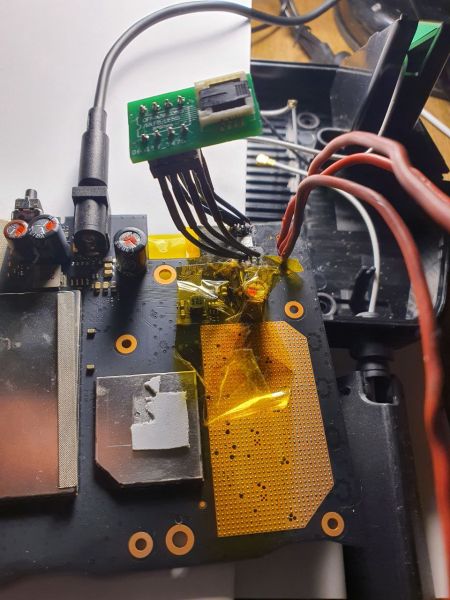

А из за моей схемы с проводами не может быть ? Не хочу часто греть ни флешку ни саму плату для тестов Вот соорудил такое приспособление
Я вроде уже различные настройки пробовал, все равно дампы читаются всегда разные Отключил коррекцию ошибок битых блоков ECC, по идее должно читаться как есть с битыми боками и дамп тогда должен быть одинаковый, но он всегда разный Пробовал и CH341A считывать, тоже дампы всегда разные Но если писать дамп на новую флешку неважно какой дамп, то считывается всегда одинаковые дампы, различий нет
Эти флешки выпаивали другие люди и с ними все хорошо, ставили обратно в роутер и роутер работал в обычном режиме Я флешку не перегревал
Меня интересует моя схема на фото, будет работать рабочая флешка или нет т.к. большая частота
В переходнике используется плата с установленным держателем, но я что-то совсем не вижу наличия на ней блокировочных конденсаторов по питанию. Поставьте конденсатор 0.1uF хотя-бы между 8 DIP контактов проводов. Или несколько 0.1 uF и один пожирнее (1-10uF) в параллель. После посмотрите качество считывания - может стать лучше, а может и хуже - зависит от удачности отражений в проводах.
