 Заголовок сообщения: расскажите принцип действия следующей схемы
СообщениеДобавлено: Сб июн 07, 2008 20:54:19
Родился

Зарегистрирован: Сб июн 07, 2008 20:25:24
Сообщений: 3
Рейтинг сообщения: 0

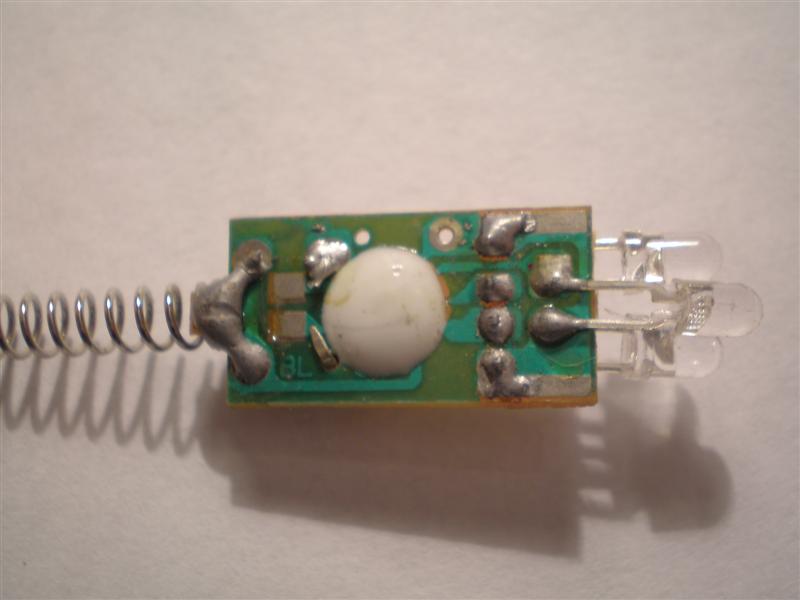

Вот значит есть у меня игрушка прикольная ) Она мигает тремя цветами =) Разобрал и увидел там следующую плату.

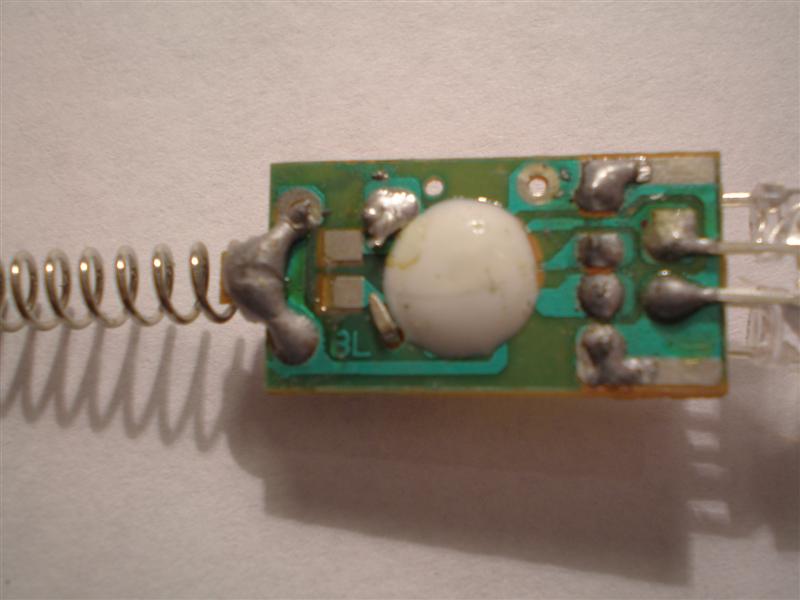

ну дык вот. Объясните пожалуйста принцип работы этой схемы и еще что это за белый элемент такой?

у схемы три режима работы:
1)Быстрое мигание всех светодиодов.
2)Мигание светодиодов по очереди, тоже довольно быстро.
3)постепенная смена горящего светодиода.

Хочу в машину сделать себе такую же подсветку в салоне, ну так сказать с такими же функциями. Если не трудно нарисуйте схему, а я спаяю.


Вложения:
P6070020 (Custom).JPG [44.72 KiB]
Скачиваний: 784
P6070019 (Custom).JPG [36.52 KiB]
Скачиваний: 719
P6070017 (Custom).JPG [39.51 KiB]
Скачиваний: 679
Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Сб июн 07, 2008 21:25:43
Ум, честь и совесть. И скромность.
Аватар пользователя

Карма: 98
Рейтинг сообщений: 2135
Зарегистрирован: Чт дек 28, 2006 08:19:56
Сообщений: 18447
Откуда: Новочеркасск
Рейтинг сообщения: 0
Медали: 2
Получил миской по аватаре (1) Мявтор 3-й степени (1)
белый элемент - это бескорпусная залитая компаундом микросхема, какой-то микроконтроллер скорее всего... он-то все и делает... :)

_________________
если рассматривать человека снизу, покажется, что мозг у него глубоко в жопе
при взгляде на многих сверху ничего не меняется...

Мой уютный бложик... заходите!


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Сб июн 07, 2008 22:59:39
Родился

Зарегистрирован: Сб июн 07, 2008 20:25:24
Сообщений: 3
Рейтинг сообщения: 0
а как бы мне что нить подобное повторить? хотябы без использования микроконтроллера ) реально?

точнее нужно следующее:

в схеме будут присутствовать два светодиода синий и красный. По умолчанию горит синий, после нажатия на кнопку синий тухнет и загорается красный, если еще раз нажать, то тухнет красный и загорается синий.

Все это работает от 12 вольт. резистор на 680 Ом. светодиоды на 3 вольта.

заранее спасибо


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Сб июн 07, 2008 23:13:41
Модератор
Аватар пользователя

Карма: 10
Рейтинг сообщений: 7
Зарегистрирован: Пт июл 21, 2006 03:08:05
Сообщений: 3174
Откуда: Пенза
Рейтинг сообщения: 0
Без микроконтроллера можно, но если нужны различные эффекты, будет громоздко. Посмотрите эту тему:
http://www.radiokot.ru/forum/viewtopic.php?t=5488
И соответствующую статью.
Если устроит только такой алгоритм
Цитата:
По умолчанию горит синий, после нажатия на кнопку синий тухнет и загорается красный, если еще раз нажать, то тухнет красный и загорается синий
,
то тут вообще одним триггером можно обойтись.

_________________
Если долго мучиться, что-нибудь... сломается.


Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вс июн 08, 2008 08:38:45
Родился

Зарегистрирован: Сб июн 07, 2008 20:25:24
Сообщений: 3
Рейтинг сообщения: 0
Цитата:
то тут вообще одним триггером можно обойтись.


да такая схема устраивает. Если не трудно немогли ли вы нарисовать схему с триггером? и двумя светодиодами, чтобы они кнопкой переключались.

Очень надо. Заранее спасибо! )


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вс июн 08, 2008 10:08:43
Нашел транзистор. Понюхал.
Аватар пользователя

Зарегистрирован: Чт мар 20, 2008 20:33:43
Сообщений: 173
Рейтинг сообщения: 0
Триггер можно использовать, например 561TM2. В нем 2 D-триггера. Работает до 12В. Ножки для 561TM2 D-5, C-3, Q-1, НЕQ-2. 7-я - минус, 14-плюс.
Нужно подобрать нагрузочную способность триггера и ток потребления светодиодов, которые будете использовать, номинал резисторов.


Вложения:
triger.jpg [14.88 KiB]
Скачиваний: 868
Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вт июн 10, 2008 17:24:15
Друг Кота
Аватар пользователя

Карма: 28
Рейтинг сообщений: 267
Зарегистрирован: Ср сен 27, 2006 16:18:57
Сообщений: 3459
Рейтинг сообщения: 0
delay, так как Вы нарисовали на схеме, не прокатит. Переключение будет неустойчивым из-за дребезга контактов кнопки.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вт июн 10, 2008 19:04:53
Модератор
Аватар пользователя

Карма: 27
Рейтинг сообщений: 58
Зарегистрирован: Пн апр 03, 2006 11:43:25
Сообщений: 4517
Откуда: Санкт - Петербург
Рейтинг сообщения: 0
Медали: 3
Получил миской по аватаре (1) Мявтор 2-й степени (1) Мявтор 3-й степени (1)
Угу, надо первый из двух имеющихся триггеров включить как одновибратор (RC-цепь с выхода на сброс), а вторую половинку микросхемы - в счетном режиме, и все будет. :)

_________________
Оптимизм х (Опыт + Знания) = const


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср июн 11, 2008 08:46:55
Нашел транзистор. Понюхал.
Аватар пользователя

Зарегистрирован: Чт мар 20, 2008 20:33:43
Сообщений: 173
Рейтинг сообщения: 0
Слепил схему. Для подавления дребезга поставил на конпку конденсатор 22мкф. Работает четко. У меня веб-камера периодически вылетает. Если нужно, когда заработает, - размещу видеозапись. Если нужно, чтобы работало при быстром нажатии на кнопку, то емкость нужно уменьшить. Я с этим не эксперементировал. Если нужно очень быстрое нажатие, хотя я не понимаю зачем, а маленькая емкость не погасит дребезг, тогда нужно воспользоваться приведенным выше советом с одновибратором.
Еще, для 561ТМ2 нужно посадить на корпус R и S входы. 4 и 6 ножки.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср июн 11, 2008 14:47:03
Друг Кота

Карма: 17
Рейтинг сообщений: 166
Зарегистрирован: Пт авг 25, 2006 09:26:19
Сообщений: 5232
Откуда: Москва
Рейтинг сообщения: 0
delay писал(а):
Слепил схему. Работает четко....Еще, для 561ТМ2 нужно посадить на корпус R и S входы. 4 и 6 ножки.


Еще б для надежности 561ТМ2 выкинуть, а ТТЛ-подобную КМОП поставить SN74HC74 или 1564ТМ2. А то токи нагрузки для 561 запредельные.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср июн 11, 2008 16:40:49
Нашел транзистор. Понюхал.
Аватар пользователя

Зарегистрирован: Чт мар 20, 2008 20:33:43
Сообщений: 173
Рейтинг сообщения: 0
Согласен.
Я привел в пример 561ТМ2 потому что, из 12 вольтовых (по условию задания) давольно распространенная. Все сводится к применяемым светодиодам.
